পণ্যের বিবরণ:
প্রদান:
|
স্ট্যান্ডার্ড: | ISO 7241-1 সিরিজ "A", পপেট ভালভ | WP: | কাজের চাপ 5,000 psi (345 বার) |
---|---|---|---|
উপাদান: | কার্বন ইস্পাত | আকার: | 1/4' - 2' |
থ্রেড: | BSPP, BSPT, NPT, NPTF, SAE | সংযোগ: | লকিং বল |
লক্ষণীয় করা: | শক্ত স্থায়িত্বের ধরন হাইড্রোলিক কুইক কাপলার,স্নো প্লাউজ হাইড্রোলিক লাইন দ্রুত সংযোগ,LSQ-S1 পার্কার দ্রুত রিলিজ হাইড্রোলিক ফিটিং |
এলএসকিউ-এস 1, আইএসও 7241-এ হাইড্রোলিক কুইক কাপলিংস, সাধারণ উদ্দেশ্য, পার্কার 6600 সিরিজ
বর্ণনা:

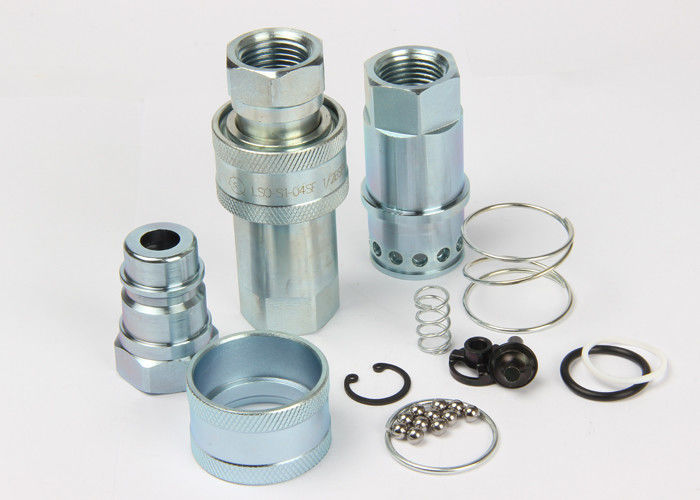

এলএসকিউ-এস 1 ক্লোজ টাইপ হাইড্রোলিক কুইক কাপলিং (স্টিল)
অ্যাপ্লিকেশন:
• তুষার লাঙ্গল
Tra ট্রাক ট্রেলার সংযোগ
• মোবাইল অ্যাপ্লিকেশন
Ach সংযুক্তি
বিশেষ উল্লেখ:
শরীরের আকার (ইন) | 1/4 | 3/8 | ১/২ | 3/4 | ঘ | 1-1 / 4 | 1-1 / 2 | ঘ |
রেটেড প্রেসার (পিএসআই) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
রেটেড ফ্লো (জিপিএম) | ঘ | । | 12 | 28 | 50 | 88 | 220 | 240 |
তাপমাত্রার ব্যাপ্তি (স্ট্যান্ড সীল) | -20 ℃ থেকে + 120 ℃ | |||||||
স্ট্যান্ডার্ড সীল উপাদান | এনবিআর |
এলএসকিউ-এস 1 সিরিজের কাপলিং বৈশিষ্ট্য:
1. পপ্পেট ভালভগুলি নিরোধক ফুটা রোধ করতে উপলব্ধ।
২. প্রবাহকে তাত্ক্ষণিকভাবে বজায় রাখার জন্য রেপড ওয়ার্কিং চাপের মধ্যে যখন মিলিত হয় তখন পপকেট ভালভগুলি স্বয়ংক্রিয়ভাবে খুলে যায়।
3. স্থিতিশীলতার জন্য সমালোচনামূলক অংশ শক্ত করা হয়।
৪. নির্ভরযোগ্য বল-লকিং প্রক্রিয়া একসাথে মিলনের অর্ধেকটি ধরে রাখে।
5. সকেট এবং প্লাগ হ'ল শক্ত বার স্টক থেকে নির্ভুলতা তৈরি করা হয়।
6. এলএসকিউ-এস 1 সিরিজটি ISO7241-A এর মান অনুসারে।
P. পার্কার Series 66০০ সিরিজ, ফাস্ট এএনভি সিরিজ, এয়ারকুইপ 5600 সিরিজ এবং হ্যান্সেন এইচএ 15000 সিরিজের সাথে সামঞ্জস্যপূর্ণ।
পারফরম্যান্স: টেস্ট ফ্লুয়েড: তেল -200SUS.1GPM = 3.78L / মিনিট, 1PSID = 0.0069MPa MP
এলএসকিউ-এস 1 সিরিজ (1/4 ", 3/8", 1/2 ", 3/4", 1 ") এলএসকিউ-এস 1 সিরিজ (11/4", 11/2 ", 2")
সকেট
আইএসও | পার্টনো | এলএস | । ডি | এইচএক্স ১ | ক | টি |
6.3 | LSQ-S1-02SF | 50 | 26 | 19 | 13 | জি 1/4 এনপিটি 1/4 |
10 | LSQ-S1-03SF | 56 | 31.5 | 22 | 14 | জি 3/8 এনপিটি 3/8 |
12.5 | LSQ-S1-04SF | 66 | 38.5 | 27 | 16 | জি 1/2 এনপিটি 1/2 |
20 | LSQ-S1-06SF | 80 | 48 | 34 | 18 | জি 3/4 এনপিটি 3/4 |
25 | LSQ-S1-08SF | 94 | 56 | 41 | 21 | জি 1 এনপিটি 1 |
31.5 | LSQ-S1-10SF | 117 | 69.5 | 50 | 25 | জি 1-1 / 4 এনপিটি 1-1 / 4 |
40 | LSQ-S1-12SF | 133 | 84 | 60 | 27 | জি 1-1 / 2 এনপিটি 1-1 / 2 |
50 | LSQ-S1-16SF | 165 | 99 | 75 | 26 | জি 2 এনপিটি 2 |
প্লাগ
আইএসও | পার্টনো | এলপি | d | গ | এইচএক্স 2 | ক | টি |
6.3 | এলএসকিউ-এস 1-02PF | 35.5 | 11.8 | 15 | 19 | 13 | জি 1/4 এনপিটি 1/4 |
10 | LSQ-S1-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | জি 3/8 এনপিটি 3/8 |
12.5 | LSQ-S1-04PF | 43.5 | 20.5 | 27 | 27 | 16 | জি 1/2 এনপিটি 1/2 |
20 | LSQ-S1-06PF | 57 | 29 | 28 | 35 | 18 | জি 3/4 এনপিটি 3/4 |
25 | LSQ-S1-08PF | 59.5 | 34.3 | 36 | 41 | 21 | জি 1 এনপিটি 1 |
31.5 | LSQ-S1-10PF | 75 | 45 | 46 | 50 | 25 | জি 1-1 / 4 এনপিটি 1-1 / 4 |
40 | LSQ-S1-12PF | 83.5 | 55 | 52 | 60 | 27 | জি 1-1 / 2 এনপিটি 1-1 / 2 |
50 | LSQ-S1-16PF | 105 | 65 | 64 | 75 | 26 | জি 2 এনপিটি 2 |
কাপলিং ফিটিং
আইএসও | পার্টনো | এল | । ডি | এইচএক্স ১ | এইচএক্স 2 | টি |
6.3 | এলএসকিউ-এস 1-02 | 71 | 26 | 19 | 19 | জি 1/4 এনপিটি 1/4 |
10 | এলএসকিউ-এস 1-03 | 75 | 31.5 | 22 | 22 | জি 3/8 এনপিটি 3/8 |
12.5 | এলএসকিউ-এস 1-04 | 88 | 38.5 | 27 | 27 | জি 1/2 এনপিটি 1/2 |
20 | এলএসকিউ-এস 1-06 | 110 | 48 | 34 | 35 | জি 3/4 এনপিটি 3/4 |
25 | এলএসকিউ-এস 1-08 | 119.5 | 56 | 41 | 41 | জি 1 এনপিটি 1 |
31.5 | LSQ-S1-10 | 150 | 69.5 | 50 | 50 | জি 1-1 / 4 এনপিটি 1-1 / 4 |
40 | এলএসকিউ-এস 1-12 | 167.5 | 84 | 60 | 60 | জি 1-1 / 2 এনপিটি 1-1 / 2 |
50 | LSQ-S1-16 | 210.5 | 99 | 75 | 75 | জি 2 এনপিটি 2 |
