পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: কেজেড
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 1,000 psi (69 বার) |
উপাদান: |
ব্রাস |
আকার: |
1/8' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 1,000 psi (69 বার) |
উপাদান: |
ব্রাস |
আকার: |
1/8' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |

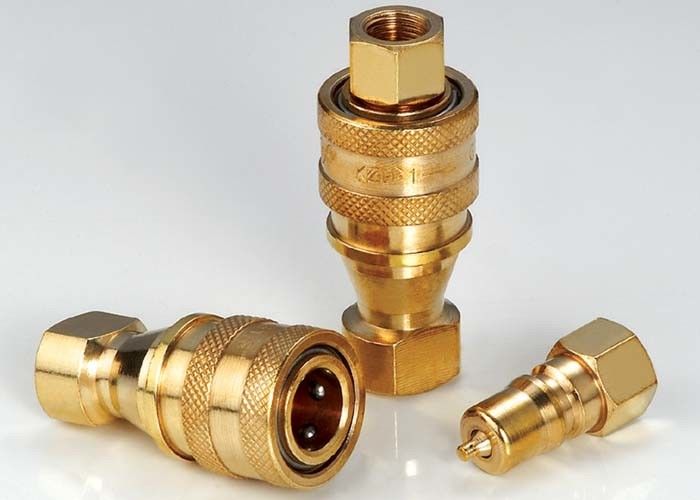

কেজেডডি, আইএসও 7241-বি মহিলা থ্রেড, ব্রাসের হাইড্রোলিক কাপলিংস
বিবরণ:
KZD মাঝারি চাপ উচ্চ পারফরম্যান্স বায়ুসংক্রান্ত এবং জলবাহী দ্রুত দম্পতি (ব্রাস)
অ্যাপ্লিকেশন: কেজেডডি কাপলিংস, হাইড্রোলিক অ্যাপ্লিকেশনগুলির বর্ণালী জুড়ে ব্যবহৃত হয়।এই ডাবল শাট-অফ কাপলিংগুলি যে কোনও জায়গায় পাওয়া যাবে যে সরঞ্জামগুলির পরিচালনা বা রক্ষণাবেক্ষণের জন্য তরল স্থানান্তর লাইনগুলি সংযুক্ত এবং সংযোগ বিচ্ছিন্ন করা দরকার এবং তরল হ্রাস অনাকাঙ্ক্ষিত।প্রাথমিকভাবে জলবাহী তরল ব্যবহার করা হয়।কেজেডডি কাপলিংস রাসায়নিক, জল, বাষ্প এবং কিছু গ্যাসের সাথেও ব্যবহৃত হয়।
বিশেষ উল্লেখ
| শরীরের আকার (ইন) | 1/8 | 1/4 | 3/8 | ১/২ | 3/4 | ঘ | 1 (1/4) | 1 (1/2) | ঘ |
| রেটেড প্রেসার (পিএসআই) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| রেটেড ফ্লো (জিপিএম) | ঘ | ঘ | । | 12 | 28 | 50 | 75 | 100 | 150 |
| তাপমাত্রার ব্যাপ্তি (স্ট্যান্ড সীল) | -20 ℃ থেকে + 120 ℃ | ||||||||
| স্ট্যান্ডার্ড সীল উপাদান | এনবিআর | ||||||||
কেজেড সিরিজ কাপলিং বৈশিষ্ট্য:
1. পপ্পেট ভালভগুলি নিরোধক ফুটা রোধ করতে উপলব্ধ।
২. প্রবাহকে তাত্ক্ষণিকভাবে বজায় রাখার জন্য রেপড ওয়ার্কিং চাপের মধ্যে মিলিত হয়ে পপপেট ভালভগুলি স্বয়ংক্রিয়ভাবে খোলে।
৩. নির্ভরযোগ্য বল-লকিং প্রক্রিয়াটি সঙ্গমের অর্ধেকগুলি একত্রে ধরে রাখে।
4. সকেট এবং প্লাগ হ'ল শক্ত বার স্টক থেকে নির্ভুলতা তৈরি করা হয়।
5. কেজেড সিরিজটি স্ট্যান্ডার্ড আইএসও 7241-বি অনুসারে to
P. পার্কার 60০ সিরিজ, দ্রুত এইচএনভি সিরিজ, এয়ারকুইপ এফডি 45 সিরিজ এবং হ্যান্সেন এইচকে সিরিজের সাথে সামঞ্জস্যপূর্ণ।
পারফরম্যান্স: টেস্ট তরল: তেল -150 এসএসএস।
কেজেডি (1/8 ", 1/4", 3/8 ", 1/2") কেজেড (3/4 ", 1", 11/4 ", 11/2", 2 ")
সকেট
| আইএসও | পার্টনো | এলএস | । ডি | এইচএক্স ১ | ক | টি |
| ৫ | KZD-01SF | 48 | 24 | 14 | 8 | জি 1/8 |
| 6.3 | KZD-02SF | 58 | 27 | 19 | 12.5 | জেডজি 1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | জেডজি 3/8 |
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | জেডজি 1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | জেডজি 3/4 |
| 25 | KZD-08SF | 102 | 64.5 | 41 | 23 | জেডজি 1 |
| 31.5 | KZD-10SF | 115 | 69 | 54 | 27 | জেডজি 1-1 / 4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | জেডজি 1-1 / 2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | জেডজি 2 |
| দ্রষ্টব্য: কেবলমাত্র 01 থেকে 08 আকারের আইএসও 7241-বি এর মান অনুসারে | ||||||
প্লাগ
| আইএসও | পার্টনো | এলপি | d | গ | এইচএক্স 2 | ক | টি |
| ৫ | KZD-01PF | 29 | 10.8 | 19 | 14 | 8 | জি 1/8 |
| 6.3 | KZD-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | জেডজি 1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | জেডজি 3/8 |
| 12.5 | KZD-04PF | 44 | 23.5 | 28 | 27 | 14 | জেডজি 1/2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | জেডজি 3/4 |
| 25 | KZD-08PF | 62 | 37.8 | 40 | 41 | 23 | জেডজি 1 |
| 31.5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | জেডজি 1-1 / 4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | জেডজি 1-1 / 2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | জেডজি 2 |
| দ্রষ্টব্য: কেবলমাত্র 01 থেকে 08 আকারের আইএসও 7241-বি এর মান অনুসারে | |||||||
মিলিত হয়েছে
| আইএসও | পার্টনো | এল | । ডি | এইচএক্স ১ | এইচএক্স 2 | টি |
| ৫ | কেজেড -01 | 58.5 | 24 | 14 | 14 | জি 1/8 |
| 6.3 | কেজেড -02 | 72.5 | 28 | 19 | 17 | জেডজি 1/4 |
| 10 | কেজেড -03 | 80.5 | 35 | 22 | 22 | জেডজি 3/8 |
| 12.5 | KZD-04 | 89 | 45 | 29 | 27 | জেডজি 1/2 |
| 20 | কেজেড -06 | 105 | 54 | 36 | 36 | জেডজি 3/4 |
| 25 | KZD-08 | 124.5 | 64.5 | 41 | 41 | জেডজি 1 |
| 31.5 | কেজেড -10 | 140.5 | 69 | 54 | 52 | জেডজি 1-1 / 4 |
| 40 | কেজেড -12 | 150.5 | 79 | 60 | 60 | জেডজি 1-1 / 2 |
| 50 | কেজেড -16 | 160.5 | 102 | 77 | 77 | জেডজি 2 |
| দ্রষ্টব্য: কেবলমাত্র 01 থেকে 08 আকারের আইএসও 7241-বি এর মান অনুসারে | ||||||
