পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: এলএসকিউ-এস 2
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
Material: |
Carbon Steel |
আকার: |
1/8' - 1' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
Material: |
Carbon Steel |
আকার: |
1/8' - 1' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
এলএসকিউ-এস 2, আইএসও 7241-বি হাইড্রোলিক কুইক কাপলিংস, সাধারণ উদ্দেশ্য, পার্কার 60 সিরিজ
বর্ণনা:

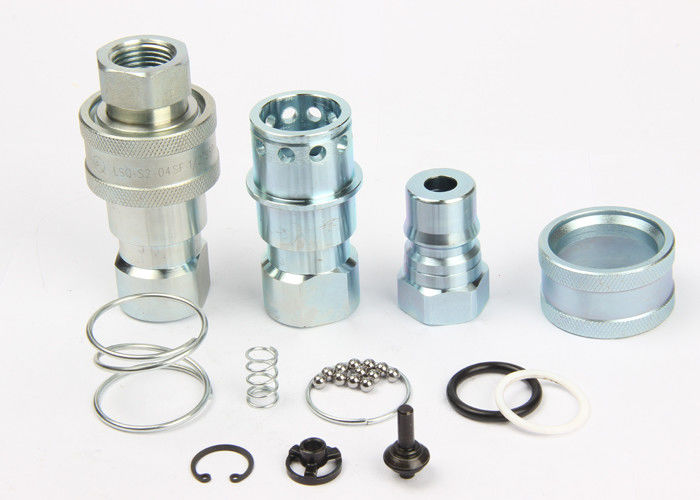

এলএসকিউ-এস 2 ক্লোজ টাইপ হাইড্রোলিক কুইক কাপলিং (স্টিল)
অ্যাপ্লিকেশন:
Hy শিল্প জলবাহী লাইন
And খাদ্য এবং রাসায়নিক প্রক্রিয়াকরণ
• জল এবং শীতল লাইন
• মোবাইল সরঞ্জাম
Some কিছু গ্যাস ব্যবহার করা যেতে পারে
বিশেষ উল্লেখ
| শরীরের আকার (ইন) | 1/8 | 1/4 | 3/8 | ১/২ | 3/4 | ঘ |
| রেটেড প্রেসার (পিএসআই) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| রেটেড ফ্লো (জিপিএম) | ঘ | ঘ | । | 12 | 28 | 50 |
| তাপমাত্রা সীমা | -20 ℃ থেকে + 120 ℃ | |||||
| সিল উপাদান | এনবিআর | |||||
এলএসকিউ-এস 2 সিরিজ কাপলিং বৈশিষ্ট্য:
1.উপ্পল ভালভ নিরোধক ফুটো রোধ করার জন্য উপলব্ধ।
২.প্রবাহটি দ্রুত প্রবাহ বজায় রাখার জন্য রেপড ওয়ার্কিং চাপের মধ্যে মিশ্রিত হয়ে যাওয়ার সময় প্যাপেট ভালভগুলি স্বয়ংক্রিয়ভাবে খুলে যায়।
3. ক্রিটিকাল অংশ স্থায়িত্ব জন্য শক্ত হয়।
4. নির্ভরযোগ্য বল-লকিং প্রক্রিয়া একসাথে সঙ্গমের অর্ধেকটি ধরে রাখে।
5.সকেট এবং প্লাগ হ'ল শক্ত বার স্টক থেকে নির্ভুলতা তৈরি করা হয়।
6.LSQ-S2 সিরিজটি আইএসও 7241-বি এর মান অনুসারে।
P. পার্কার 60 সিরিজ, দ্রুত এইচএনভি সিরিজ, এয়ারকুইপ এফডি 45 সিরিজ এবং হ্যান্সেন এইচকে সিরিজের সাথে সামঞ্জস্যপূর্ণ।
কর্মক্ষমতা: পরীক্ষার তরল: তেল -200SUS.1GPM = 3.78L / ন্যূনতম, 1PSID = 0.0069MPa
এলএসকিউ-এস 2 সিরিজ (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
সকেট
| আইএসও | পার্টনো | এলএস | । ডি | এইচএক্স ১ | ক | টি |
| ৫ | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | জি 1/8 এনপিটি 1/8 |
| 6.3 | LSQ-S2-02SF | 58 | 28.5 | 19 | 13 | জি 1/4 এনপিটি 1/4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | জি 3/8 এনপিটি 3/8 |
| 12.5 | LSQ-S2-04SF | 74 | 44.5 | 28.5 | 20.5 | জি 1/2 এনপিটি 1/2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | জি 3/4 এনপিটি 3/4 |
| 25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | জি 1 এনপিটি 1 |
প্লাগ
| আইএসও | পার্টনো | এলপি | d | গ | এইচএক্স 2 | ক | টি |
| ৫ | LSQ-S2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | জি 1/8 এনপিটি 1/8 |
| 6.3 | LSQ-S2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | জি 1/4 এনপিটি 1/4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | জি 3/8 এনপিটি 3/8 |
| 12.5 | LSQ-S2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | জি 1/2 এনপিটি 1/2 |
| 20 | LSQ-S2-06PF | 56 | 31.5 | 36 | 36 | 22 | জি 3/4 এনপিটি 3/4 |
| 25 | LSQ-S2-08PF | 63 | 37.8 | 45 | 41 | 23 | জি 1 "এনপিটি 1" |
মিলিত হয়েছে
| আইএসও | পার্টনো | এল | । ডি | এইচএক্স ১ | এইচএক্স 2 | টি |
| ৫ | এলএসকিউ-এস 2-01 | 58.5 | 24 | 17 | 14 | জি 1/8 এনপিটি 1/8 |
| 6.3 | এলএসকিউ-এস 2-02 | 72 | 28.5 | 19 | 19 | জি 1/4 এনপিটি 1/4 |
| 10 | এলএসকিউ-এস 2-03 | 80.5 | 35 | 24 | 24 | জি 3/8 এনপিটি 3/8 |
| 12.5 | এলএসকিউ-এস 2-04 | 93.5 | 44.5 | 28.5 | 28.5 | জি 1/2 এনপিটি 1/2 |
| 20 | এলএসকিউ-এস 2-06 | 112.5 | 54 | 36 | 36 | জি 3/4 এনপিটি 3/4 |
| 25 | এলএসকিউ-এস 2-08 | 126.5 | 63.5 | 41 | 41 | জি 1 এনপিটি 1 |
