পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মূল ভূখণ্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: এলএসকিউ-আরডি
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
NITTO TSP সিরিজের সাথে সামঞ্জস্যপূর্ণ |
WP: |
কাজের চাপ 1000 psi (69 বার) |
উপাদান: |
ব্রাস বা SS304 |
আকার: |
1/8"-1/2" |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
NITTO TSP সিরিজের সাথে সামঞ্জস্যপূর্ণ |
WP: |
কাজের চাপ 1000 psi (69 বার) |
উপাদান: |
ব্রাস বা SS304 |
আকার: |
1/8"-1/2" |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |

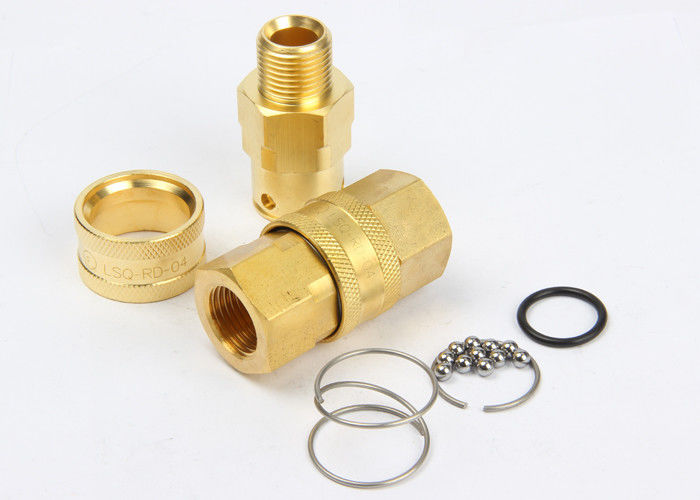

LSQ-RD, মাঝারি চাপের সাধারণ প্রয়োগের জন্য, ব্রোঞ্জ বা SS304 এর হাইড্রোলিক কপলিং
বর্ণনাঃ
LSQ-RD জাপানি টাইপ হাইড্রোলিক দ্রুত সংযোগকারী
অ্যাপ্লিকেশন:
উচ্চ চাপের জল এবং বাষ্প ওয়াশিং মেশিন
কার্পেট ক্লিনার
ছাঁচ ঠান্ডা করার তরল লাইন
অন্যান্য অনেক অ-ভালভ অ্যাপ্লিকেশন।
স্পেসিফিকেশনঃ
| শরীরের আকার ((ইন) | ১/৮ | ১/৪ | ৩/৮ | অর্ধেক |
| রেট চাপ (পিএসআই) | ||||
| ব্রাস সিপিএলআর/এনপিএল | 1000 | 1000 | 1000 | 1000 |
| এসএস সিপিএলআর/এনপিএল | 2000 | 2000 | 1500 | 1500 |
| নামমাত্র প্রবাহ (জিপিএম) | 3 | 6 | 12 | 12 |
| তাপমাত্রা পরিসীমা (std seals) | -২০°সি থেকে ১২০°সি | |||
এলএসকিউ-আরডি বৈশিষ্ট্যঃ
1উভয় অর্ধেকের মধ্যে ভালভ ছাড়াই মসৃণ, খোলা খাঁজটি সর্বনিম্ন চাপ হ্রাস দেয় এবং যেখানে একই লাইনগুলি একাধিক মিডিয়াতে ব্যবহৃত হয় সেখানে সহজেই আবদ্ধ করার অনুমতি দেয়।
2এলএসকিউ-আরডি সংযোগকারী এবং স্তনবৃন্তগুলি শক্ত বার স্টক থেকে মেশিনযুক্ত যা মানসম্পন্ন সংযোগ প্রদান করে যা দীর্ঘস্থায়ী।
3এলএসকিউ-আরডি স্তনবৃন্ত স্ট্যান্ডার্ড পণ্য উপাদান হিসাবে ব্রাস এবং 304 স্টেইনলেস স্টীলে পাওয়া যায়।
4. এলএসকিউ-আরডি স্তনবৃন্ত 304 স্টেইনলেস স্টীল, পিতল পাওয়া যায়।
5এলএসকিউ-আরডি একটি ইন্টারচেঞ্জ কপলিং কারণ মাত্রিক এবং কার্যকরীভাবে অন্যান্য নির্মাতাদের দ্বারা তৈরি অনুরূপ কপলিংগুলির সাথে বিনিময় করতে পারে।
6. NITTO TSP সিরিজের সাথে সামঞ্জস্যপূর্ণ।
পারফরম্যান্সঃ পরীক্ষার তরলঃ তেল-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa
LSQ-RD সিরিজ (1/8",1/4",3/8",1/2") সকেট
| পার্ট নং. | LS | ¢ D | HEX1 | এ | টি |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| পার্ট নং. | LS | ¢ D | HEX1 | এ | টি |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
প্লাগ
| পার্ট নং. | এলপি | সি | HEX2 | এ | টি |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| পার্ট নং. | এলপি | সি | HEX1 | এ | টি |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
