পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মূল ভূখণ্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: এলএসকিউ-আরডি
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
NITTO TSP সিরিজের সাথে সামঞ্জস্যপূর্ণ |
WP: |
কাজের চাপ 1000 psi (69 বার) |
উপাদান: |
ব্রাস বা SS304 |
আকার: |
1/8"-1/2" |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
NITTO TSP সিরিজের সাথে সামঞ্জস্যপূর্ণ |
WP: |
কাজের চাপ 1000 psi (69 বার) |
উপাদান: |
ব্রাস বা SS304 |
আকার: |
1/8"-1/2" |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |

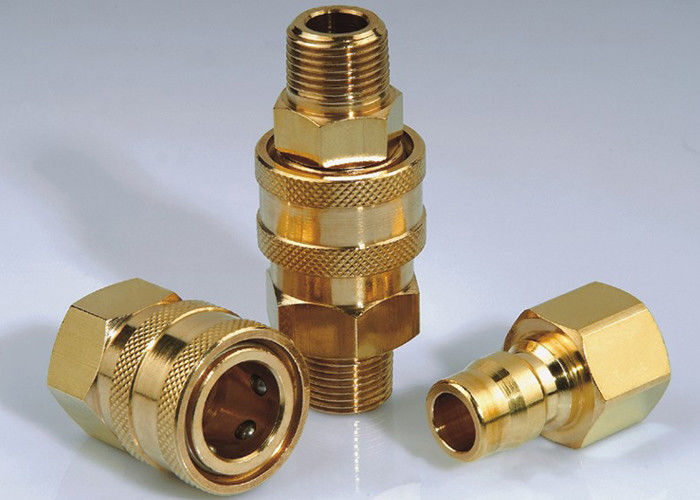

LSQ-RD, হাই ফ্লো, নন ভ্যালভ, জাপানি টাইপ, ব্রাস বা SS304 মধ্যে হাইড্রোলিক কাপলিং
বর্ণনাঃ
LSQ-RD জাপানি টাইপ হাইড্রোলিক দ্রুত সংযোগকারী
অ্যাপ্লিকেশনঃ এলএসকিউ-আরডি সিরিজটি সর্বাধিক প্রবাহের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য নন-ভ্যালেসড কাপলিং। তাদের মসৃণ,উন্মুক্ত গর্ত কোন দ্রুত সংযোগ নকশা মধ্যে সর্বনিম্ন চাপ ড্রপ উপলব্ধ করা হয় এবং উচ্চ চাপ জল এবং বাষ্প washers যেমন অ্যাপ্লিকেশন জন্য আদর্শ, কার্পেট ক্লিনার এবং ছাঁচ ঠান্ডা তরল লাইন এবং অনেক অন্যান্য nonvalved অ্যাপ্লিকেশন।
স্পেসিফিকেশনঃ
| শরীরের আকার ((ইন) | ১/৮ | ১/৪ | ৩/৮ | অর্ধেক |
| রেট চাপ (পিএসআই) | ||||
| ব্রাস সিপিএলআর/এনপিএল | 1000 | 1000 | 1000 | 1000 |
| এসএস সিপিএলআর/এনপিএল | 2000 | 2000 | 1500 | 1500 |
| নামমাত্র প্রবাহ (জিপিএম) | 3 | 6 | 12 | 12 |
| তাপমাত্রা পরিসীমা (std seals) | -২০°সি থেকে ১২০°সি | |||
এলএসকিউ-আরডি বৈশিষ্ট্যঃ
1উভয় অর্ধেকের মধ্যে ভালভ ছাড়াই মসৃণ, খোলা খাঁজটি সর্বনিম্ন চাপ হ্রাস দেয় এবং যেখানে একই লাইনগুলি একাধিক মিডিয়াতে ব্যবহৃত হয় সেখানে সহজেই আবদ্ধ করার অনুমতি দেয়।
2এলএসকিউ-আরডি সংযোগকারী এবং স্তনবৃন্তগুলি শক্ত বার স্টক থেকে মেশিনযুক্ত যা মানসম্পন্ন সংযোগ প্রদান করে যা দীর্ঘস্থায়ী।
3এলএসকিউ-আরডি স্তনবৃন্ত স্ট্যান্ডার্ড পণ্য উপাদান হিসাবে ব্রাস এবং 304 স্টেইনলেস স্টীলে পাওয়া যায়।
4. এলএসকিউ-আরডি স্তনবৃন্ত 304 স্টেইনলেস স্টীল, পিতল পাওয়া যায়।
5LSQ-RD একটি interchange coupling কারণ এটি অন্যান্য নির্মাতাদের দ্বারা তৈরি অনুরূপ couplings সঙ্গে আকার এবং কার্যকরীভাবে interchangeable করতে পারেন।
6. NITTO TSP সিরিজের সাথে সামঞ্জস্যপূর্ণ।
পারফরম্যান্সঃ পরীক্ষার তরলঃ তেল-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa
LSQ-RD সিরিজ (1/8",1/4",3/8",1/2") সকেট
| পার্ট নং. | LS | ¢ D | HEX1 | এ | টি |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| পার্ট নং. | LS | ¢ D | HEX1 | এ | টি |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
প্লাগ
| পার্ট নং. | এলপি | সি | HEX2 | এ | টি |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| পার্ট নং. | এলপি | সি | HEX1 | এ | টি |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
