পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: এলএসকিউ-এস 4
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
ISO 5675 সিরিজ, বল ভালভ |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 1' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
ISO 5675 সিরিজ, বল ভালভ |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 1' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |

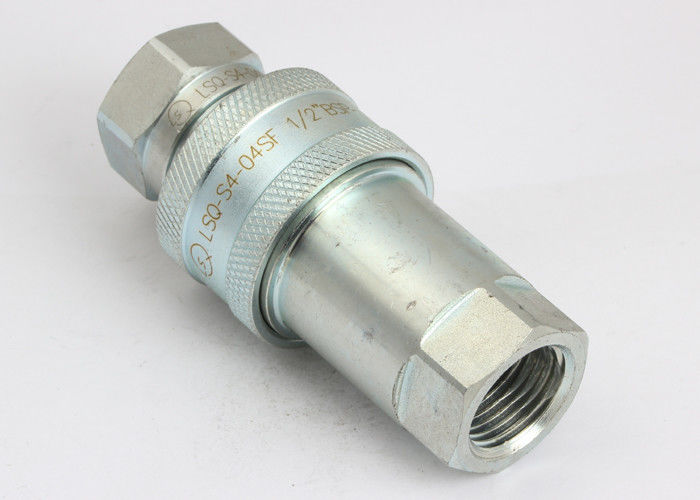

LSQ-S4, ISO5675, বল ভালভ টাইপ হাইড্রোলিক কুইক কানেক্ট কাপলিং ইন কার্বন স্টিল, ক্রোম থ্রি
বর্ণনা:
LSQ-S4 বল ভালভ টাইপ হাইড্রোলিক কুইক কাপলিং(ইস্পাত)
অ্যাপ্লিকেশন: "LSQ-S4" হল একটি বল ভালভ দ্রুত কাপলিং সিরিজ, যা জিঙ্ক ধাতুপট্টাবৃত কার্বন স্টিলে তৈরি
পৃষ্ঠ চিকিত্সা।বল ভালভের ভাল পরিধান প্রতিরোধের উপর ভিত্তি করে, "LSQ-S4" কাপলিংগুলি প্রধানত কৃষি অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।1/2 আকার আন্তর্জাতিক মান ISO 7241-1 "A" এর মধ্যে বিনিময় করবে।
স্পেসিফিকেশন:
| শরীরের মাপ (এ) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| রেটেড প্রেসার (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| রেটেড ফ্লো (GPM) | 3 | 6 | 12 | 28 | 50 |
| তাপমাত্রা পরিসীমা (std সীল) | -20℃ থেকে +120℃ | ||||
| স্ট্যান্ডার্ড সীল উপাদান | এনবিআর | ||||
LSQ-S4 বৈশিষ্ট্য:
1. পপেট ভালভ uncoupled ফুটো প্রতিরোধ উপলব্ধ.
2. বল ভালভ রেট দেওয়া কাজের চাপের মধ্যে ভারী-শুল্ক জলবাহী অ্যাপ্লিকেশনগুলিতে শ্রমসাধ্য নির্ভরযোগ্যতার জন্য উপলব্ধ।
3. হার্ড, ক্রোম খাদ বল ভালভিং জন্য ব্যবহার করা হয়, এটা স্প্রিংস দ্বারা ভালভ সীট উপর লোড করা.
4. ভালভ একটি ধাতু থেকে ধাতু সীল বল এবং coined আসন মধ্যে সীল প্রদান করে.
5. গুরুত্বপূর্ণ অংশ স্থায়িত্বের জন্য শক্ত করা হয়।
6. নির্ভরযোগ্য বল-লকিং প্রক্রিয়া মিলনের অর্ধেকগুলিকে একত্রে ধরে রাখে।
7. সকেট এবং প্লাগ কঠিন বার স্টক থেকে নির্ভুল মেশিন করা হয়.
8. LSQ-S4 সিরিজ ISO5675 এর মান মেনে চলে।
9. পার্কার 4000 সিরিজ এবং দ্রুত NV/NS সিরিজের সাথে সামঞ্জস্যপূর্ণ।
কর্মক্ষমতা: টেস্ট ফ্লুইড: Oil-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa।
LSQ-S4 সিরিজ (1/4",3/8",1/2",3/4",1")
সকেট
| আইএসও | PARTNO. | এলএস | ￠D | HEX1 | ক | টি |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | ৬৬.৩ | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | ৮২.৫ | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | ৮৩.৫ | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| দ্রষ্টব্য: LSQ-S4-06SF দ্রুত ইন্টারচেঞ্জ, LSQ-S4-06SF(E) পার্কার ইন্টারচেঞ্জ | ||||||
প্লাগ
| আইএসও | PARTNO. | এলপি | d | গ | HEX2 | ক | টি |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF(E) | 51 | 26.9 | 28.5 | ৩৩.৩ | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| দ্রষ্টব্য: LSQ-S4-06SF দ্রুত ইন্টারচেঞ্জ, LSQ-S4-06SF(E) পার্কার ইন্টারচেঞ্জ | |||||||
কাপলিং ফিটিং
| আইএসও | PARTNO. | এল | ￠D | HEX1 | HEX2 | টি |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | ৮২.৬ | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | ৮৭.৮ | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06(E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| দ্রষ্টব্য: LSQ-S4-06SF দ্রুত ইন্টারচেঞ্জ, LSQ-S4-06SF(E) পার্কার ইন্টারচেঞ্জ | ||||||
