পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: কেজেডএফ
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 1,000 psi (69 বার) |
উপাদান: |
মরিচা রোধক স্পাত |
আকার: |
1/8' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 1,000 psi (69 বার) |
উপাদান: |
মরিচা রোধক স্পাত |
আকার: |
1/8' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |

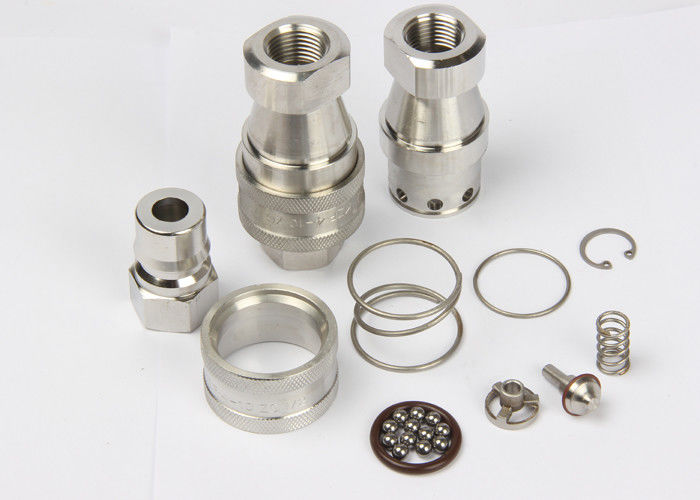

KZF, ISO7241-B হাইড্রোলিক কুইক কাপলিং স্টেইনলেস স্টীল SS304
বর্ণনা:
KZF ক্লোজ টাইপ হাইড্রোলিক কুইক কাপলিং (স্টেইনলেস স্টীল 304)
KZF ISO.B সিরিজের কাপলিংগুলিকে শক্ত, টেকসই এবং প্রতিযোগী ISO-এর থেকে উন্নত মানের ডিজাইন করা হয়েছে
7241 পণ্য।তারা আদর্শভাবে ভারী শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত যা সাধারণত অন্তর্ভুক্ত করবে:
• খাদ্য প্রক্রিয়াকরণ এবং উত্পাদন
• জাহাজ নির্মাণ
• সমুদ্রতীরাতিক্রান্ত
• মেশিন টুল/অটোমেশন
• তেল শোধনাগার
• ইস্পাত কারখানা
• রাসায়নিক এবং ফার্মাসিউটিক্যালস
স্পেসিফিকেশন
| শরীরের মাপ (এ) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| রেটেড প্রেসার (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| রেটেড ফ্লো (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| তাপমাত্রা পরিসীমা (std সীল) | -20℃ থেকে +120℃ | ||||||||
| স্ট্যান্ডার্ড সীল উপাদান | ভিটন | ||||||||
KZF সিরিজ কাপলিং বৈশিষ্ট্য:
1. পপেট ভালভ uncoupled ফুটো প্রতিরোধ উপলব্ধ.
2. পপেট ভালভ স্বয়ংক্রিয়ভাবে খোলে যখন মিলিত হয়, রেট করা কাজের চাপের মধ্যে, প্রবাহকে দ্রুত রাখতে।
3. নির্ভরযোগ্য বল-লকিং প্রক্রিয়া মিলনের অর্ধেকগুলিকে একত্রে ধরে রাখে।
4. সকেট এবং প্লাগ কঠিন বার স্টক থেকে নির্ভুল মেশিন করা হয়.
5. KZF সিরিজ ISO 7241-B-এর মান মেনে চলে
6. PARKER 60 সিরিজ, FASTER HNV সিরিজ, AEROKUIP FD45 সিরিজ এবং HANSEN HK সিরিজের সাথে সামঞ্জস্যপূর্ণ।
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
সকেট
| আইএসও | PARTNO. | এলএস | ￠D | HEX1 | ক | টি |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | জি 1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | ৮৮ | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | ৬৯ | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| দ্রষ্টব্য: শুধুমাত্র আকার 01 থেকে 08 ISO 7241-B-এর মানকে মেনে চলে | ||||||
প্লাগ
| আইএসও | PARTNO. | এলপি | d | গ | HEX2 | ক | টি |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | জি 1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| দ্রষ্টব্য: শুধুমাত্র আকার 01 থেকে 08 ISO 7241-B-এর মানকে মেনে চলে | |||||||
কাপলিং ফিটিং
| আইএসও | পার্ট নং। | এল | ￠D | HEX1 | HEX2 | টি |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | জি 1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | ৮৯ | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | ৬৯ | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| দ্রষ্টব্য: শুধুমাত্র আকার 01 থেকে 08 ISO 7241-B-এর মানকে মেনে চলে | ||||||
