পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: কেজেডএফ
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 1,000 psi (69 বার) |
উপাদান: |
মরিচা রোধক স্পাত |
আকার: |
1/8' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 1,000 psi (69 বার) |
উপাদান: |
মরিচা রোধক স্পাত |
আকার: |
1/8' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |

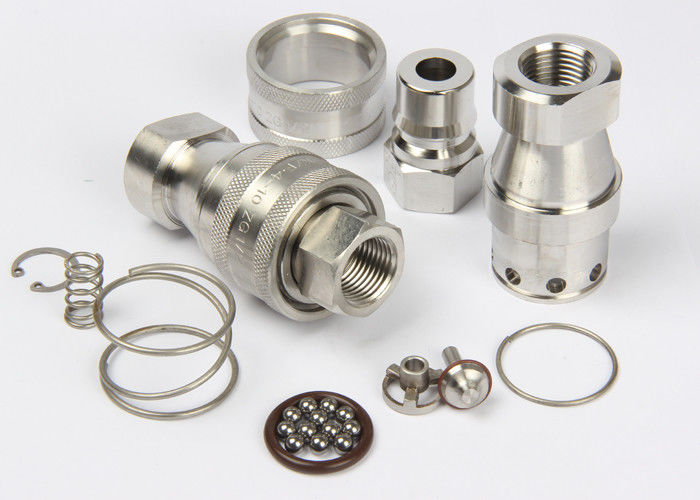

KZF, ISO7241-B হাইড্রোলিক কুইক কানেক্ট কাপলিংস ইন ফিমেল থ্রেড, স্টেইনলেস স্টিল SS304
বর্ণনা:
KZF ক্লোজ টাইপ হাইড্রোলিক কুইক কাপলিং (স্টেইনলেস স্টীল 304)
KZF কাপলিং, হাইড্রোলিক অ্যাপ্লিকেশনের বর্ণালী জুড়ে ব্যবহৃত হয়।এই ডাবল শাট-অফ কাপলিংগুলি যে কোনও জায়গায় পাওয়া যেতে পারে যে তরল স্থানান্তর লাইনগুলিকে সংযুক্ত করা প্রয়োজন এবং সরঞ্জামগুলি পরিচালনা বা রক্ষণাবেক্ষণের জন্য সংযোগ বিচ্ছিন্ন করা প্রয়োজন এবং তরল হ্রাস অবাঞ্ছিত।প্রাথমিকভাবে হাইড্রোলিক তরল ব্যবহার করা হয়।কেজেডএফ কাপলিংগুলি রাসায়নিক, জল, বাষ্প এবং কিছু গ্যাসের সাথেও ব্যবহৃত হয়।
স্পেসিফিকেশন
| শরীরের মাপ (এ) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| রেটেড প্রেসার (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| রেটেড ফ্লো (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| তাপমাত্রা পরিসীমা (std সীল) | -20℃ থেকে +120℃ | ||||||||
| স্ট্যান্ডার্ড সীল উপাদান | ভিটন | ||||||||
KZF সিরিজ কাপলিং বৈশিষ্ট্য:
1, ইতিবাচক, দ্রুত সংযোগ স্ন্যাপ একসঙ্গে লকিং বল সিস্টেম দ্বারা নিশ্চিত.যখন সংযুক্ত থাকে তখন পুরুষ এবং মহিলা অর্ধেক ঘোরাতে পারে, এমনকি চাপের মধ্যেও, এইভাবে নমনীয় পায়ের পাতার মোজাবিশেষে কোনো টর্সনাল স্ট্রেস এড়ানো যায়।
2, উচ্চ চাপের শিখর এবং ডাল সহ্য করার জন্য ডিজাইন করা হয়েছে।
3, পপেট ভালভের ভারসাম্যপূর্ণ স্প্রিংস এবং ক্রমাঙ্কিত তেল প্রবাহ প্যাসেজ রয়েছে যাতে চাপ কমানো যায়।
4, পপেট ভালভ সীল শকপ্রুফ প্রতিরক্ষামূলক প্রান্ত আছে.
5. KZF সিরিজ ISO 7241-B-এর মান মেনে চলে
6. PARKER 60 সিরিজ, FASTER HNV সিরিজ, AEROKUIP FD45 সিরিজ এবং HANSEN HK সিরিজের সাথে সামঞ্জস্যপূর্ণ।
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
সকেট
| আইএসও | PARTNO. | এলএস | ￠D | HEX1 | ক | টি |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | জি 1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | ৮৮ | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | ৬৯ | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| দ্রষ্টব্য: শুধুমাত্র আকার 01 থেকে 08 ISO 7241-B-এর মানকে মেনে চলে | ||||||
প্লাগ
| আইএসও | PARTNO. | এলপি | d | গ | HEX2 | ক | টি |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | জি 1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| দ্রষ্টব্য: শুধুমাত্র আকার 01 থেকে 08 ISO 7241-B-এর মানকে মেনে চলে | |||||||
কাপলিং ফিটিং
| আইএসও | পার্ট নং। | এল | ￠D | HEX1 | HEX2 | টি |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | জি 1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | ৮৯ | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | ৬৯ | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| দ্রষ্টব্য: শুধুমাত্র আকার 01 থেকে 08 ISO 7241-B-এর মানকে মেনে চলে | ||||||
