পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: এলএসকিউ-এফএফ
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
ISO 16028 সিরিজ, ফ্ল্যাট ফেস |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
ISO 16028 সিরিজ, ফ্ল্যাট ফেস |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |

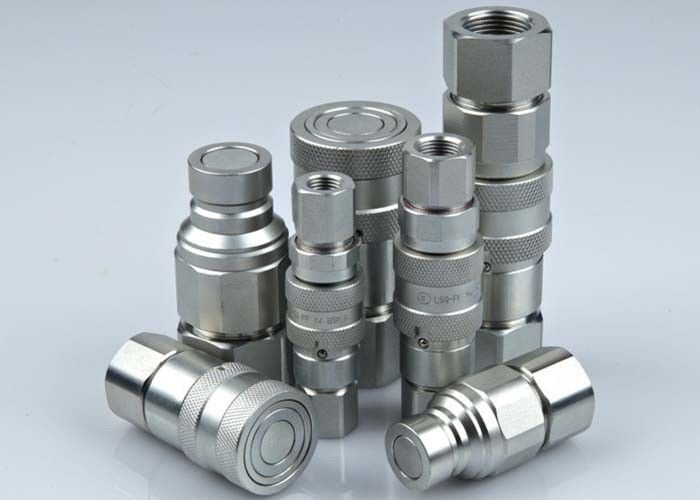

LSQ-FF, ISO16028, কার্বন ইস্পাতের ফ্লাশ ফেস টাইপ হাইড্রোলিক কপলিং, ক্রোম থ্রি
বর্ণনাঃ
অ্যাপ্লিকেশনঃ
Songqiao LSQ-FF সিরিজের কপলিংগুলি জনসাধারণের ব্যবহারের বাজারে ব্যাপকভাবে ব্যবহৃত হয় যেখানে হাইড্রোলিক তেলের ফুটো একটি গুরুতর নিরাপত্তা ঝুঁকি গঠন করতে পারে,বিশেষ করে উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন লাইনের রক্ষণাবেক্ষণের জন্য ব্যবহৃত উর্ধ্বতন বালতি উত্তোলন যন্ত্রগুলিতেএই সংযোগগুলি নির্মাণ, রেল রক্ষণাবেক্ষণ এবং খনি শিল্পে জলবাহী সরঞ্জামগুলির দ্রুত পরিবর্তনের জন্যও ব্যবহৃত হয়।পরিষ্কারের সহজতা তাদের এই ধরনের প্রতিকূল পরিবেশে ব্যবহারের জন্য আদর্শ করে তোলে.
শরীরের আকার ((ইন) | ১/৪ (০২) | ৩/৮ ((০৩) | 1/2(04) | ৫/৮ ((০৬) | ৩/৪ ((০৮) | ১ ((১০) | ১-২-১২ | ২(১৬) |
নামমাত্র চাপ (পিএসআই) | 5000 | 4350 |
4350
|
3625 | 3625 | 3000 | 3000 | 3000 |
নামমাত্র প্রবাহ (জিপিএম) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
ছড়িয়ে পড়া (এমএল) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
(সর্বোচ্চ প্রতি সংযোগ বিচ্ছিন্ন) | ||||||||
তাপমাত্রা পরিসীমা | -২০°সি থেকে ১২০°সি | |||||||
এসট্যান্ডার্ড সিলের উপাদান NBR |
নতুন ভ্যালভ ডিজাইন. এটি উচ্চ প্রবাহ থেকে ক্ষতি প্রতিরোধ করতে পারে এবং প্রেরণার চাপ যা উন্নত কর্মক্ষমতা প্রদান করে।
স্লিভ লকিং প্রক্রিয়াটি সংযোগের পরে স্লিভটি ঘোরানোর মাধ্যমে সক্রিয় হয়। এটি জমি জুড়ে কাপলিং টানা হলে দুর্ঘটনাক্রমে সংযোগ বিচ্ছিন্নতা রোধ করে।
স্লিভ মেশিনটি অভ্যন্তরীণ মেশিনের ভিতরে ঢুকতে বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে এবং তাই সংযোগ বা সংযোগ বিচ্ছিন্ন করার সময় ত্রুটিযুক্ত অপারেশন সৃষ্টি করে।হাতা আটকানো রিং জুড়ে এবং এছাড়াও বসন্ত এলাকায় একটি ধুলো সীল অন্তর্ভুক্ত.
ইস্পাত নির্মাণ, হলুদ ক্রোমেট সমাপ্তি দিয়ে জিংক plated. hardened nipples এবং sleeves এবং জলবাহী এবং যান্ত্রিক ধাক্কা থেকে ক্ষতি সর্বোচ্চ প্রতিরোধের জন্য কঠিন barstock নির্মাণ.
এই অ্যান্টি ¢ ব্লাউট নাইট্রিল/পিটিএফই বন্ডড সিলটি কঠোর সার্ভিস অবস্থার সময় ব্লাউট আউট বা ক্ষতি রোধ করার জন্য ডিজাইন করা হয়েছে।
দীর্ঘস্থায়ী বল-লকিং প্রক্রিয়া প্রতিবার নির্ভরযোগ্য সংযোগ নিশ্চিত করে।একটি বড় সংখ্যা লকিং বল সমানভাবে কাজ লোড বিতরণ যখন সারিবদ্ধতা এবং পায়ের পাতার মোজাবিশেষ টর্ক কমাতে এবং পায়ের পাতার মোজাবিশেষ জীবন দীর্ঘায়িত করার জন্য ঘূর্ণন কর্ম প্রদান. সতর্কতাঃ এই পণ্যগুলি ঘূর্ণনকারী হিসাবে ব্যবহার করা উচিত নয়। চাপের অধীনে ঘোরানো অত্যধিক এবং অকাল পরিধানের কারণ হবে।
LSQ-FF সিরিজের কপলিংগুলি সংযোগ বা সংযোগ বিচ্ছিন্ন করার সময় ফ্লাশ ভালভ ব্যবহার করে।এর মানে হল যে ভালভ একসাথে জোড়া হয় যাতে সংযোগ বিচ্ছিন্ন বা পুনরায় সংযোগের সময় বায়ু অন্তর্ভুক্তির সময় শুধুমাত্র ছোট পরিমাণে তরল হারাতে পারে.
নতুন ক্রোম প্লাটিং চিকিত্সা উন্নত অ্যান্টি-রস্ট পারফরম্যান্স প্রদান করে।
এলএসকিউ-এফএফ সিরিজ আইএসও ১৬০২৮ এর মান অনুযায়ী।
PARKER FEM সিরিজ, STUCCHI FIRG সিরিজ, AEROQUIP FD89 সিরিজ এবং HANSEN FF সিরিজের সাথে সামঞ্জস্যপূর্ণ।
আইএসও | পার্ট নং | LS | ডি | HEX1 | এ | টি |
6.3 | LSQ-FF-02SF | 58.2 | 28 | 20 | 14 | G1/4 NPT1/4 |
10 | LSQ-FF-03SF | 68.2 | 32 | 24 | 14 | G3/8 NPT3/8 |
10 | LSQ-FF-03SF | 72.2 | 32 | 27 | 18 | G1/2 NPT1/2 |
12.5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1/2 NPT1/2 |
12.5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3/4 NPT3/4 |
16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3/4 NPT3/4 |
19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 22 | G3/4 NPT3/4 |
19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 23.5 | জি১ এনপিটি১ |
25 | LSQ-FF-10SF | 111.5 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |
- | LSQ-FF-12SF | 150 | 79.5 | 65 | 30 | G1-1/2 NPT1-1/2 |
- | LSQ-FF-16SF | 167 | 98.5 | 85 | 31 | জি২ এনপিটি২ |
আইএসও | পার্ট নং | এলপি | d | সি | HEX2 | এ | টি |
6.3 | LSQ-FF-02PF | 49.2 | 16.1 | 15.2 | 20 | 14 | G1/4 NPT1/4 |
10 | LSQ-FF-03PF | 55.8 | 19.7 | 19.5 | 24 | 14 | G3/8 NPT3/8 |
10 | LSQ-FF-03PF | 59.8 | 19.7 | 19.5 | 27 | 18 | G1/2 NPT1/2 |
12.5 | LSQ-FF-04PF | 72 | 24.5 | 21.6 | 32 | 18 | G1/2 NPT1/2 |
12.5 | LSQ-FF-04PF | 76 | 24.5 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
16 | LSQ-FF-06PF | 75.5 | 27 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 22 | G3/4 NPT3/4 |
19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 23.5 | জি১ এনপিটি১ |
25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1/4 NPT1-1/4 |
- | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1/2 NPT1-1/2 |
- | LSQ-FF-16PF | 123.9 | 73 | 40.5 | 75 | 31 | জি২ এনপিটি২ |
আইএসও | পার্ট নং | এল | ডি | HEX1 | HEX2 | টি |
6.3 | LSQ-FF-02 | 96.2 | 28 | 20 | 20 | G1/4 NPT1/4 |
10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3/8 NPT3/8 |
10 | LSQ-FF-03 | 116.4 | 32 | 27 | 27 | G1/2 NPT1/2 |
12.5 | LSQ-FF-04 | 129.3 | 38 | 32 | 32 | G1/2 NPT1/2 |
12.5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3/4 NPT3/4 |
16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3/4 NPT3/4 |
19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3/4 NPT3/4 |
19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | জি১ এনপিটি১ |
25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1/4 NPT1-1/4 |
- | LSQ-FF-12 | 233.4 | 79.5 | 65 | 65 | G1-1/2 NPT1-1/2 |
- | LSQ-FF-16 | 251.7 | 98.5 | 85 | 75 | জি২ এনপিটি২ |
