পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: এলএসকিউ-ভিইপি
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
ISO 16028 সিরিজ, ফ্ল্যাট ফেস |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/2' - 1-1/2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
থ্রেড লক |
স্ট্যান্ডার্ড: |
ISO 16028 সিরিজ, ফ্ল্যাট ফেস |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/2' - 1-1/2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
থ্রেড লক |

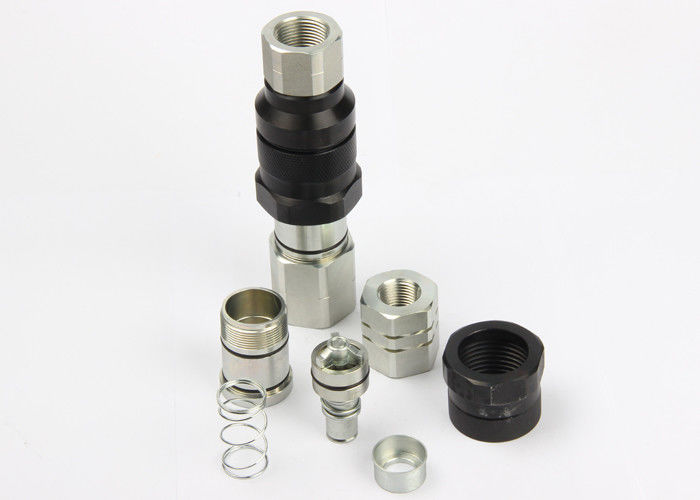

কার্বন ইস্পাত, ক্রোম থ্রি এবং ব্ল্যাক জিঙ্ক নিকলে ধাতুপট্টাবৃত এলএসকিউ-ভিইপি, ফ্লাশ ফেস এবং থ্রেড লকডটাইপ হাইড্রোলিক কাপলিংস
বর্ণনা:
অ্যাপ্লিকেশন
এলএসকিউ-ভিইপি সিরিজ নীচে সর্বজনীন সরঞ্জামগুলিতে বহুল ব্যবহৃত হয়:
প্রতিরক্ষামূলক নির্মাণ সরঞ্জাম
জলবাহী সরঞ্জাম
যানবাহন
বৈশিষ্ট্য:
1, নতুন ভালভ ডিজাইন, এটি উচ্চ প্রবাহ থেকে ক্ষতি প্রতিরোধ করতে পারে এবং আবেগের চাপ যে উন্নত কর্মক্ষমতা সরবরাহ করে।
2, চাপ অধীনে সংযোগের জন্য বিশেষ স্তনের বামন ডিজাইন, উচ্চ অবশিষ্টাংশের চাপের সাথে সংযোগ এবং সংযোগ বিচ্ছিন্ন করার অনুমতি দেয়।
3, এলএসকিউ-ভিইপি সিরিজ একটি থ্রেডযুক্ত হাতা লকিং মেকানিজমকে নিয়োগ করে, সংযোজকটিতে পুরুষ থ্রেডের সাথে মিলিত সাথী।দুটি হ্যাভস ম্যানুয়ালি সংযোগ থেকে একত্রে থ্রেড করা উচিত।
4, নতুন ক্রোম ধাতুপট্টাবৃত চিকিত্সা উন্নত অ্যান্টি-মরিচ কর্মক্ষমতা সরবরাহ করে
5, এলএসকিউ-ভিইপি সিরিজ কাপলিংগুলি সংযোগ বা সংযোগ বিচ্ছিন্ন করার সময় ফ্লাশ ভালভ নিয়োগ করে, এর অর্থ পুনর্সংশোধনের সময় সংযোগ বিচ্ছিন্ন করার সময় বা এয়ার অন্তর্ভুক্তির সময় কেবলমাত্র অল্প পরিমাণে তরল হারাতে পারে।
6, এই অ্যান্টি-ব্লাউট বিএফটি বন্ডেড সিল মারাত্মক পরিষেবা অবস্থার সময় ব্লো-আউট বা ক্ষতি রোধ করার জন্য ডিজাইন করা হয়েছে।
7, স্থায়িত্ব জন্য মেশিন ফর্ম কঠিন ইস্পাত বারস্টক STCCHI ভিইপি সিরিজের সাথে সামঞ্জস্যপূর্ণ
|
শরীরের আকার (ইন)
|
1/2 (04)
|
5/8 (06)
|
3/4 (08)
|
1 (10)
|
1-1 / 2 (12)
|
|
|
রেটেড প্রেসার (পিএসআই)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
রেটেড ফ্লো (জিপিএম)
|
12
|
28
|
50
|
88
|
152
|
|
|
তাপমাত্রা সীমা
|
-20 ℃ থেকে + 120 ℃
|
|||||
|
স্ট্যান্ডার্ড সিল উপাদান এনবিআর
|
||||||
উপকারিতা
T ফ্লাট মুখ পরিষ্কার করা সহজ, জলবাহী সার্কিটের দূষণের অন্তর্ভুক্তি হ্রাস করতে সহায়তা করে।
Connection সংযোগ / সংযোগের সময় ন্যূনতম তরল ক্ষতি, পরিবেশে তরল ক্ষয় হ্রাস।
Connection সংযোগ / সংযোগ বিচ্ছিন্নকরণের সময় ন্যূনতম বায়ু অন্তর্ভুক্তি, সার্কিটের সঠিক ফাংশন বৃদ্ধি করে।
Val ভালভ ডিজাইনের অভ্যন্তরীণ প্রবাহ সিস্টেমে সার্কিট দক্ষতা বজায় রেখে ন্যূনতম চাপ ড্রপ তৈরি করে।
• অভ্যন্তরীণ চাপ রিলিজ ভালভ সিস্টেম উচ্চ অভ্যন্তরীণ অবশিষ্ট চাপের সাথে একটি সহজ সংযোগের অনুমতি দেয়।
Mod মডিউলার ডিজাইনটি পোর্ট কনফিগারেশনের বিস্তৃত পরিসরের জন্য অনুমতি দেয়।
আবেগ চাপ সঙ্গে উচ্চ প্রতিরোধের।
• নিরাপদ এবং ব্যবহার সহজ।
|
আইএসও
|
পার্ট নং
|
এলএস
|
ডি
|
এইচএক্স ১
|
এইচএক্স 2
|
ক
|
টি
|
|
13
|
LSQ-VEP-04SF
|
103.5
|
Φ49
|
এস 36
|
এস 46
|
16.5
|
জি 1/2 এনপিটি 1/2
|
|
16
|
LSQ-VEP-06SF
|
114
|
353.7
|
এস 41
|
এস 50
|
20
|
জি 3/4 এনপিটি 3/4
|
|
19
|
LSQ-VEP-08SF
|
133.5
|
858.8
|
এস 46
|
এস 55
|
21
|
জি 1 এনপিটি 1
|
|
25
|
এলএসকিউ-ভিইপি -10 এসএফ
|
145.2
|
Φ68.7
|
এস 55
|
এস 65
|
21
|
জি 1-1 / 4 এনপিটি 1-1 / 4
|
|
31.5
|
LSQ-VEP-12SF
|
187.5
|
Φ92
|
এস 65
|
এস 85
|
21
|
জি 1-1 / 2 এনপিটি 1-1 / 2
|
|
আইএসও
|
পার্ট নং
|
এলএস
|
গ
|
d
|
ই
|
এইচএক্স 2
|
ক
|
টি
|
|
13
|
LSQ-VEP-04PF
|
95
|
18.8
|
24.54
|
এম 40 * 3
|
এস 36
|
16.5
|
জি 1/2 এনপিটি 1/2
|
|
16
|
LSQ-VEP-06PF
|
98.8
|
19.5
|
27.04
|
এম 45 * 3
|
এস 36
|
20
|
জি 3/4 এনপিটি 3/4
|
|
19
|
LSQ-VEP-08PF
|
113.9
|
24
|
29.95
|
এম 50 * 3
|
এস 46
|
21
|
জি 1 এনপিটি 1
|
|
25
|
LSQ-VEP-10PF
|
123.5
|
24.8
|
36.05
|
এম 58 * 3
|
এস 55
|
21
|
জি 1-1 / 4 এনপিটি 1-1 / 4
|
|
31.5
|
LSQ-VEP-12PF
|
150
|
31.5
|
57
|
Tr80 * 4
|
এস 65
|
21
|
জি 1-1 / 2 এনপিটি 1-1 / 2
|
|
আইএসও
|
পার্ট নং
|
এল
|
ডি
|
এইচএক্স ১
|
এইচএক্স 2
|
HEX3
|
টি
|
|
13
|
LSQ-VEP-04
|
154.5
|
Φ49
|
এস 36
|
এস 46
|
এস 36
|
জি 1/2 এনপিটি 1/2
|
|
16
|
LSQ-VEP-06
|
164.3
|
353.7
|
এস 41
|
এস 50
|
এস 36
|
জি 3/4 এনপিটি 3/4
|
|
19
|
LSQ-VEP-08
|
189.4
|
858.8
|
এস 46
|
এস 55
|
এস 46
|
জি 1 এনপিটি 1
|
|
25
|
এলএসকিউ-ভিইপি -10
|
207.2
|
Φ68.7
|
এস 55
|
এস 65
|
এস 55
|
জি 1-1 / 4 এনপিটি 1-1 / 4
|
|
31.5
|
এলএসকিউ-ভিইপি -12
|
263.5
|
Φ92
|
এস 65
|
এস 85
|
এস 65
|
জি 1-1 / 2 এনপিটি 1-1 / 2
|
