পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: কেজে-বি
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
পার্কার 3000 সিরিজের সাথে সামঞ্জস্যপূর্ণ, থ্রেড লক করা আছে |
WP: |
কাজের চাপ 10,000 psi (689 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 3/8' |
থ্রেড: |
এনপিটি |
সংযোগ: |
থ্রেড লক |
স্ট্যান্ডার্ড: |
পার্কার 3000 সিরিজের সাথে সামঞ্জস্যপূর্ণ, থ্রেড লক করা আছে |
WP: |
কাজের চাপ 10,000 psi (689 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 3/8' |
থ্রেড: |
এনপিটি |
সংযোগ: |
থ্রেড লক |

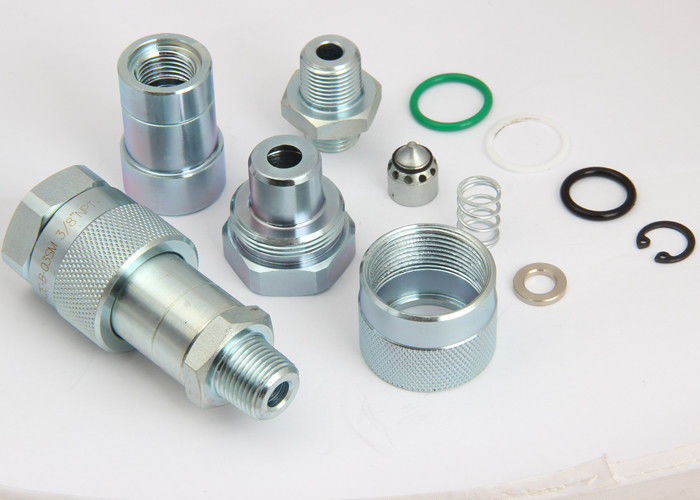

কেজে-বি থ্রেডেড সংযোগ প্রকার, উচ্চ চাপে জলবাহী দ্রুত কাপলিংস
বিবরণ:
কেজেই-বি হাই প্রেসার বল সীল স্ক্রুড কাপলিংসকে কম সংযুক্ত করেও সংযোগ বিচ্ছিন্ন করা যায়
লাইনে অবশিষ্ট জলবাহী চাপ।স্ক্রু সংযোগ প্রক্রিয়া ব্রিনেলিং দূর করে
(ধরে রাখার খাঁজে লকিং বলগুলির ইন্ডেন্টেশন) এবং এইভাবে কাপলিংগুলি উচ্চের জন্য উপযুক্ত করে তোলে
চাপ এবং চাপ নাড়ি অ্যাপ্লিকেশন।দুটি আকারের অফার করা হয়, 1/4 "এবং 3/8" এনপিটি।
অ্যাপ্লিকেশন:
• জলবাহী মেষ
• পোর্টেবল জলবাহী সরঞ্জাম
• সরঞ্জাম ক্রিম্পিং
বিশেষ উল্লেখ:
| শরীরের আকার (ইন) | 1/4 | 3/8 |
| রেটেড প্রেসার (পিএসআই) | 10.000 | |
| রেটেড ফ্লো (জিপিএম) | ঘ | । |
| তাপমাত্রার ব্যাপ্তি (স্ট্যান্ড সীল) | -20 ℃ থেকে + 120 ℃ | |
| স্ট্যান্ডার্ড সিল উপাদান এনবিআর | ||
কেজে-বি বৈশিষ্ট্য:
1. স্থায়িত্ব জন্য শক্ত ইস্পাত বারস্টক থেকে মেশিন।
২. কেজে-বি সিরিজ একটি থ্রেডযুক্ত হাতা লকিং মেকানিজম নিয়োগ করে, স্তনের সাথে পুরুষ থ্রেডের সাথে মিলে যাওয়া সঙ্গী।সংযোগের জন্য দুটি অংশটি অবশ্যই ম্যানুয়ালি থ্রেড করা উচিত।
৩. হার্ড, ক্রোম এলোয় বলগুলি ভালভের জন্য ব্যবহৃত হয়।তারা ভালভের ইতিবাচক আসনের জন্য বসন্তযুক্ত load
4. ভালভটি বল এবং মুদ্রিত আসনের মধ্যে একটি ধাতব থেকে ধাতব সীল সরবরাহ করে।
৫. ইন্টারফেস সিলটি পলিউরেথেন যা উচ্চ চাপ এক্সট্রুশন প্রতিরোধ করে।
A. একটি থ্রেডযুক্ত ভালভ ধারক একটি ভালভ স্টপ সরবরাহ করে যা ইতিবাচক ভালভ সারিবদ্ধকরণকে আশ্বাস দেয়।
7. পার্কার 3000 সিরিজ এবং দ্রুত পিভিভিএম সিরিজের সাথে সামঞ্জস্যপূর্ণ।
পারফরম্যান্স: টেস্ট ফ্লুয়েড: তেল -200SUS, 1GPM = 3.78L / মিনিট, 1PSID = 0.0069MPa MP
কেজেই-বি সিরিজ (1/4 ", 3/8")
সকেট
| পার্টনো | এলএস | । ডি | এইচএক্স ১ | ক | টি |
| কেজেডবি-বি -02 এসএম | 60.8 | 28.5 | 22 | 13.5 | এনপিটি 1/4 |
| কেজেডবি-বি -03 এসএম | 73.5 | 35 | 25 | 14.4 | এনপিটি 3/8 |
প্লাগ
| পার্টনো | এলপি | গ | এইচএক্স 2 | ক | টি |
| KZE-B-02PF | 32.5 | 11.2 | 19 | 13 | এনপিটি 1/4 |
| KZE-B-03PF | 35 | 16 | 32 | 13.5 |
এনপিটি 3/8
|
কাপলিং ফিটিং
| পার্টনো | এল | । ডি | এইচএক্স ১ | এইচএক্স 2 | টি |
| কেজে-বি -02 | 74.5 | 28.5 | 22 | 19 | এনপিটি 1/4 |
| কেজে-বি -03 | 83.5 | 35 | 25 | 32 | এনপিটি 3/8 |
