পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: কেজেডএফ
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 1,000 psi (69 বার) |
উপাদান: |
স্টেইনলেস স্টীল |
আকার: |
1/8' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 1,000 psi (69 বার) |
উপাদান: |
স্টেইনলেস স্টীল |
আকার: |
1/8' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |

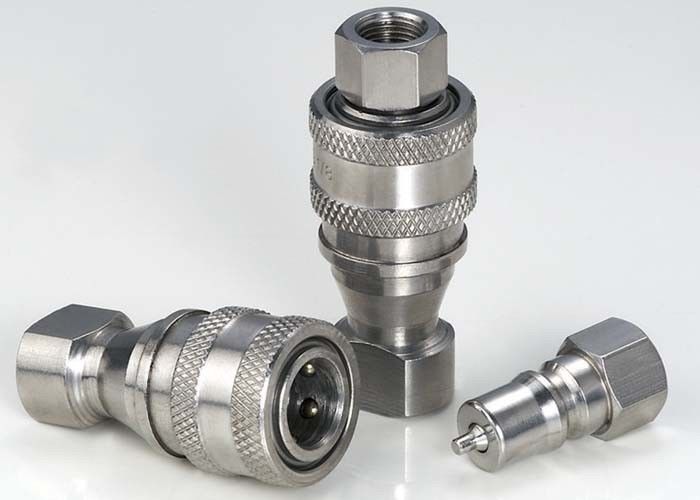

কেজেডএফ, আইএসও 7241-বি হাইড্রোলিক কপলিংস ফেমাল থ্রেডে, স্টেইনলেস স্টিল এসএস 304
বর্ণনাঃ
কেজেডএফ ক্লোজ টাইপ হাইড্রোলিক দ্রুত সংযোগ (স্টেইনলেস স্টীল 304)
কেজেডএফ সংযোগকারীগুলি হাইড্রোলিক অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসরে ব্যবহৃত হয়।এই ডাবল শাট-অফ couplings যে কোন জায়গায় যে তরল স্থানান্তর লাইন সংযোগ এবং অপারেশন বা সরঞ্জাম রক্ষণাবেক্ষণের জন্য সংযোগ বিচ্ছিন্ন করা প্রয়োজন পাওয়া যাবে, এবং তরল ক্ষতি অপ্রয়োজনীয়। প্রধানত জলবাহী তরল সঙ্গে ব্যবহার করা হয়। কেজেডএফ কাপলিং এছাড়াও রাসায়নিক, জল, বাষ্প, এবং কিছু গ্যাস সঙ্গে ব্যবহার করা হয়।
বিশেষ উল্লেখ
শরীরের আকার ((ইন) | ১/৮ | ১/৪ | ৩/৮ | অর্ধেক | ৩/৪ | 1 | ১ (১/৪) | ১ (১/২) | 2 |
নামমাত্র চাপ (পিএসআই) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
নামমাত্র প্রবাহ (জিপিএম) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
তাপমাত্রা পরিসীমা (std seals) | -২০°সি থেকে ১২০°সি | ||||||||
স্ট্যান্ডার্ড সিলিং উপাদান | ভিটন |
কেজেডএফ সিরিজের কপলিং বৈশিষ্ট্যঃ
1. অপ্রচলিত ফুটো প্রতিরোধের জন্য উপলব্ধ পুতুল ভালভ।
2. ম্যাপ্পেট ভালভগুলি দ্রুত প্রবাহ বজায় রাখার জন্য নামমাত্র কাজের চাপের মধ্যে স্বয়ংক্রিয়ভাবে খোলা হয়।
3একটি নির্ভরযোগ্য বল-লকিং প্রক্রিয়া জোড়ের অর্ধেক একসাথে রাখে।
4. সকেট এবং প্লাগ শক্ত বার স্টকের থেকে যথার্থভাবে মেশিন করা হয়।
5. KZF সিরিজ ISO 7241-B মান মেনে চলে
6. পারকার ৬০ সিরিজ, ফাস্টার এইচএনভি সিরিজ, এয়ারোকুইপ এফডি৪৫ সিরিজ এবং হ্যানসেন এইচকে সিরিজের সাথে সামঞ্জস্যপূর্ণ।
KZF (1/8", 1/4", 3/8", 1/2") KZF (3/4", 1", 11/4", 12/2", 2")
সকেট
আইএসও | পার্টনার। | LS | ¢ D | HEX1 | এ | টি |
5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
40 | কেজেডএফ-১২এসএফ | 124 | 79 | 60 | 27 | ZG1-1/2 |
50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
দ্রষ্টব্যঃ শুধুমাত্র 01 থেকে 08 আকার ISO 7241-B মানের সাথে সামঞ্জস্যপূর্ণ |
প্লাগ
আইএসও | পার্টনার। | এলপি | d | সি | HEX2 | এ | টি |
5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
দ্রষ্টব্যঃ শুধুমাত্র 01 থেকে 08 আকার ISO 7241-B মানের সাথে সামঞ্জস্যপূর্ণ |
সংযোজক ফিটিং
আইএসও | পার্ট নং. | এল | ¢ D | HEX1 | HEX2 | টি |
5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
40 | কেজেডএফ-১২ | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
50 | কেজেডএফ-১৬ | 160.5 | 102 | 77 | 77 | ZG2 |
দ্রষ্টব্যঃ শুধুমাত্র 01 থেকে 08 আকার ISO 7241-B মানের সাথে সামঞ্জস্যপূর্ণ |
