পণ্যের বিবরণ:
প্রদান:
|
মান: | আইএসও 5675 সিরিজ, বল ভালভ | ডাব্লু: | কাজের চাপ 5,000 পিএসআই (345 বার) |
---|---|---|---|
পাদান: | কার্বন ইস্পাত | আয়তন: | 1/4 '- 1' |
সুতা: | বিএসপিপি, বিএসপিটি, এনপিটি, এনপিটিএফ, এসএই | সংযোগ: | লকিং বল |
লক্ষণীয় করা: | জলবাহী দ্রুত দম্পতি,জলবাহী লাইন দ্রুত সংযোগ |

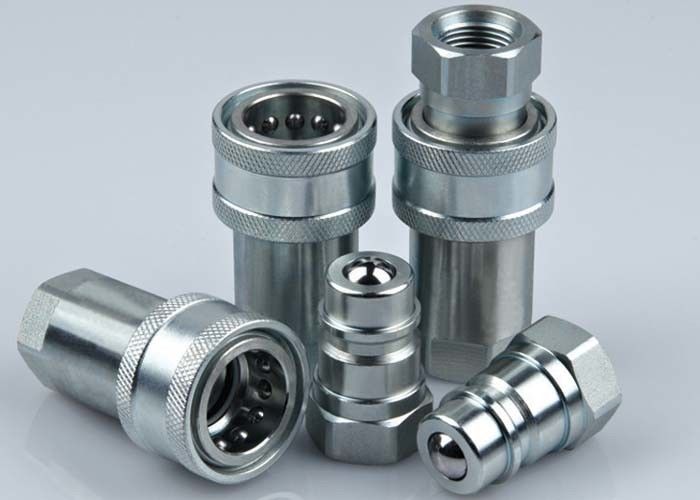

LSQ-S4, ISO5675, কার্বন স্টিলের বল ভালভ টাইপ হাইড্রোলিক কাপলিংস, ক্রোম থ্রি
বর্ণনা:
এলএসকিউ-এস 4 বল ভালভের টাইপ হাইড্রোলিক কুইক কাপলিং (ইস্পাত)
অ্যাপ্লিকেশন: এলএসকিউ-এস 4 সিরিজটি শিল্পের কাছে নির্মাণ সরঞ্জাম, বনজ সরঞ্জাম, কৃষি যন্ত্রপাতি, তেল সরঞ্জাম, ইস্পাত মিল যন্ত্রপাতি এবং অন্যান্য চাহিদাযুক্ত জলবাহী অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য একটি প্রমাণিত নকশা নিয়ে আসে।
বিশেষ উল্লেখ:
শরীরের আকার (ইন) | 1/4 | 3/8 | ১/২ | 3/4 | ঘ |
রেটেড প্রেসার (পিএসআই) | 5000 | 4000 | 4000 | 3000 | 3000 |
রেটেড ফ্লো (জিপিএম) | ঘ | । | 12 | 28 | 50 |
তাপমাত্রার ব্যাপ্তি (স্ট্যান্ড সীল) | -20 ℃ থেকে + 120 ℃ | ||||
স্ট্যান্ডার্ড সীল উপাদান | এনবিআর |
এলএসকিউ-এস 4 বৈশিষ্ট্য:
1. পপ্পেট ভালভগুলি নিরোধক ফুটা রোধ করতে উপলব্ধ।
2. রেটিং কাজের চাপের মধ্যে ভারী শুল্ক জলবাহী অ্যাপ্লিকেশনগুলিতে রাগযুক্ত নির্ভরতার জন্য উপলব্ধ বল ভালভগুলি।
3. হার্ড, ক্রোম খাদ বল ভালভের জন্য ব্যবহৃত হয়, এটি ঝর্ণা দ্বারা ভালভ সিটে লোড করা যেতে পারে।
4. ভালভটি বল এবং মুদ্রিত আসনের মধ্যে একটি ধাতব থেকে ধাতব সীল সরবরাহ করে।
5. সমালোচনামূলক অংশগুলি স্থায়িত্বের জন্য কঠোর হয়।
Dep. নির্ভরযোগ্য বল-লকিং প্রক্রিয়াটি মিলনের অর্ধেককে একত্রে ধরে রাখে।
7. সকেট এবং প্লাগ হ'ল শক্ত বার স্টক থেকে নির্ভুলতা তৈরি করা হয়।
8. এলএসকিউ-এস 4 সিরিজটি ISO5675 এর মান অনুসারে।
9. পার্কার 4000 সিরিজ এবং দ্রুত NV / এনএস সিরিজের সাথে সামঞ্জস্যপূর্ণ।
পারফরম্যান্স: টেস্ট ফ্লুয়েড: তেল -200SUS, 1GPM = 3.78L / মিনিট, 1PSID = 0.0069MPa MP
এলএসকিউ-এস 4 সিরিজ (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
সকেট
আইএসও | পার্টনো | এলএস | । ডি | এইচএক্স ১ | ক | টি |
6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | জি 1/4 এনপিটি 1/4 |
10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | জি 3/8 এনপিটি 3/8 |
12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | জি 1/2 এনপিটি 1/2 |
20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | জি 3/4 এনপিটি 3/4 |
20 | LSQ-S4-06SF (ই) | 83.5 | 47.5 | 35 | 18 | জি 3/4 এনপিটি 3/4 |
25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | জি 1 এনপিটি 1 |
দ্রষ্টব্য: LSQ-S4-06SF FASTER ইন্টারচেঞ্জ, LSQ-S4-06SF (E) পার্কার ইন্টারচেঞ্জ |
প্লাগ
আইএসও | পার্টনো | এলপি | d | গ | এইচএক্স 2 | ক | টি |
6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | জি 1/4 এনপিটি 1/4 |
10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | জি 3/8 এনপিটি 3/8 |
12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | জি 1/2 এনপিটি 1/2 |
20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | জি 3/4 এনপিটি 3/4 |
20 | LSQ-S4-06PF (ই) | 51 | 26.9 | 28.5 | 33.3 | 18 | জি 3/4 এনপিটি 3/4 |
25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | জি 1 "এনপিটি 1" |
দ্রষ্টব্য: LSQ-S4-06SF FASTER ইন্টারচেঞ্জ, LSQ-S4-06SF (E) পার্কার ইন্টারচেঞ্জ |
কাপলিং ফিটিং
আইএসও | পার্টনো | এল | । ডি | এইচএক্স ১ | এইচএক্স 2 | টি |
6.3 | এলএসকিউ-এস 4-02 | 72.2 | 27.6 | 19 | 19 | জি 1/4 এনপিটি 1/4 |
10 | এলএসকিউ-এস 4-03 | 82.6 | 34 | 24 | 24 | জি 3/8 এনপিটি 3/8 |
12.5 | এলএসকিউ-এস 4-04 | 87.8 | 38.6 | 27 | 27 | জি 1/2 এনপিটি 1/2 |
20 | এলএসকিউ-এস 4-06 | 107.8 | 48.2 | 34 | 34 | জি 3/4 এনপিটি 3/4 |
20 | এলএসকিউ-এস 4-06 (ই) | 102 | 47.5 | 35 | 33.5 | জি 3/4 এনপিটি 3/4 |
25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | জি 1 এনপিটি 1 |
দ্রষ্টব্য: LSQ-S4-06SF FASTER ইন্টারচেঞ্জ, LSQ-S4-06SF (E) পার্কার ইন্টারচেঞ্জ |
