পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: এলএসকিউ-পিকে
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
ISO 5675 সিরিজ, পপেট ভালভ |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 1' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
ISO 5675 সিরিজ, পপেট ভালভ |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 1' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
LSQ-PK, ISO5675, কার্বন ইস্পাত, ক্রোপ থ্রি মধ্যে পপপেট ভালভ টাইপ হাইড্রোলিক কাপলিংস
বর্ণনা:

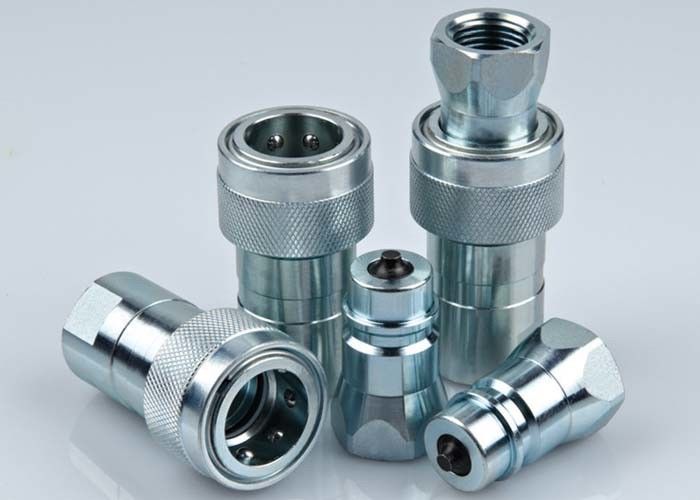

এলএসকিউ-পিকে ক্লোজ টাইপ হাইড্রোলিক কুইক কাপলিং (স্টিল)
অ্যাপ্লিকেশন: এলএসকিউ-পিকে সিরিজটি শিল্পে নির্মাণ সরঞ্জাম, বনজ সরঞ্জাম, কৃষি যন্ত্রপাতি, তেল সরঞ্জাম, ইস্পাত মিল যন্ত্রপাতি এবং অন্যান্য চাহিদাযুক্ত জলবাহী অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য প্রমাণিত নকশা নিয়ে আসে।
বিশেষ উল্লেখ:
| শরীরের আকার (ইন) | 1/4 | 3/8 | ১/২ | 3/4 | ঘ |
| রেটেড প্রেসার (পিএসআই) | 5000 | 4000 | 4000 | 3000 | 3000 |
| রেটেড ফ্লো (জিপিএম) | ঘ | । | 12 | 28 | 50 |
| তাপমাত্রার ব্যাপ্তি (স্ট্যান্ড সীল) | -20 ℃ থেকে + 120 ℃ | ||||
| স্ট্যান্ডার্ড সীল উপাদান | এনবিআর | ||||
এলএসকিউ-পিকে সিরিজের কাপলিং বৈশিষ্ট্য:
1. পপ্পেট ভালভগুলি নিরবচ্ছিন্ন ফুটো রোধ করতে উপলব্ধ।
২. প্রবাহকে তাত্ক্ষণিকভাবে বজায় রাখার জন্য রেপড ওয়ার্কিং চাপের মধ্যে মিলিত হয়ে পপকেট ভালভগুলি স্বয়ংক্রিয়ভাবে খোলে।
3. স্থিতিশীলতার জন্য সমালোচনামূলক অংশ শক্ত করা হয়।
৪. নির্ভরযোগ্য বল-লকিং প্রক্রিয়াটি মিলনের অর্ধেকগুলি একসাথে ধারণ করে।
5. সকেট এবং প্লাগ হ'ল শক্ত বার স্টক থেকে নির্ভুলতা তৈরি করা হয়।
6. এলএসকিউ-পিকে সিরিজটি ISO5675 এর মান অনুসারে standard
P. পার্কার 4000 সিরিজ এবং ফাস্ট এনভি / এনএস সিরিজের সাথে সামঞ্জস্যপূর্ণ
পারফরম্যান্স: পরীক্ষার তরল: তেল -200SUS, 1GPM = 3.78L / ন্যূনতম, 1PSID = 0.0069MPa।
এলএসকিউ-পিকে সিরিজ (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
সকেট
| আইএসও | পার্টনো | এলএস | । ডি | এইচএক্স ১ | ক | টি |
| 6.3 | LSQ-PK-02SF | 55.5 | 27.6 | 22.2 | 12.5 | জি 1/4 এনপিটি 1/4 |
| 10 | LSQ-PK-03SF | 60.5 | 34 | 24 | 13 | জি 3/8 এনপিটি 3/8 |
| 12.5 | LSQ-PK-04SF | 68 | 38 | 27 | 16 | জি 1/2 এনপিটি 1/2 |
| 20 | LSQ-PK-06SF | 83 | 47.5 | 35 | 18 | জি 3/4 এনপিটি 3/4 |
| 20 | LSQ-PK-06SF (E) | 82.5 | 48.2 | 34 | 19 | জি 3/4 এনপিটি 3/4 |
| 25 | LSQ-PK-08SF | 97.5 | 56.2 | 41 | 21 | জি 1 এনপিটি 1 |
| দ্রষ্টব্য: LSQ-PK-06SF পার্কার ইন্টারচেঞ্জ, LSQ-PK-06SF (E) FASTER) ইন্টারচেঞ্জ | ||||||
প্লাগ
| আইএসও | পার্টনো | এলপি | d | গ | এইচএক্স 2 | ক | টি | |
| 6.3 | LSQ-PK-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | জি 1/4 এনপিটি 1/4 | |
| 10 | LSQ-PK-03PF | 40 | 19 | 22 | 24 | 13 | জি 3/8 এনপিটি 3/8 | |
| 12.5 | LSQ-PK-04PF | 46 | 20.5 | 29 | 27 | 18 | জি 1/2 এনপিটি 1/2 | |
| 20 | LSQ-PK-06PF | 51 | 26.9 | 28.5 | 33.3 | 18 | জি 3/4 এনপিটি 3/4 | |
| 20 | LSQ-PK-06PF (E) | 53.5 | 28 | 32 | 34 | 19 | জি 3/4 এনপিটি 3/4 | |
| 25 | LSQ-PK-08PF | 64 | 31.3 | 34 | 41 | 21 | জি 1 "এনপিটি 1" | |
| দ্রষ্টব্য: LSQ-PK-06PF পার্কার ইন্টারচেঞ্জ, LSQ-PK-06PF (E) FASTER) ইন্টারচেঞ্জ | ||||||||
মিলিত হয়েছে
| আইএসও | পার্টনো | এল | । ডি | এইচএক্স ১ | এইচএক্স 2 | টি |
| 6.3 | এলএসকিউ-পিকে -২০ | 74.2 | 27.6 | 22.2 | 19 | জি 1/4 এনপিটি 1/4 |
| 10 | LSQ-PK-03 | 80.2 | 34 | 24 | 24 | জি 3/8 এনপিটি 3/8 |
| 12.5 | LSQ-PK-04 | 92.3 | 38.5 | 27 | 27 | জি 1/2 এনপিটি 1/2 |
| 20 | LSQ-PK-06 | 102.2 | 47.5 | 35 | 33.3 | জি 3/4 এনপিটি 3/4 |
| 20 | এলএসকিউ-পিকে -06 (ই) | 107.8 | 48.2 | 34 | 34 | জি 3/4 এনপিটি 3/4 |
| 25 | LSQ-PK-08 | 128.8 | 56.2 | 41 | 41 | জি 1 এনপিটি 1 |
| দ্রষ্টব্য: LSQ-PK-06 পার্কার ইন্টারচেঞ্জ, এলএসকিউ-পিকে -06 (ই) দ্রুত) ইন্টারচেঞ্জ | ||||||
