পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: কেজেডএফ
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 1,000 psi (69 বার) |
উপাদান: |
মরিচা রোধক স্পাত |
আকার: |
1/8' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
Connection: |
Locking balls |
স্ট্যান্ডার্ড: |
ISO 7241-1 সিরিজ "B", poppet ভালভ |
WP: |
কাজের চাপ 1,000 psi (69 বার) |
উপাদান: |
মরিচা রোধক স্পাত |
আকার: |
1/8' - 2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
Connection: |
Locking balls |

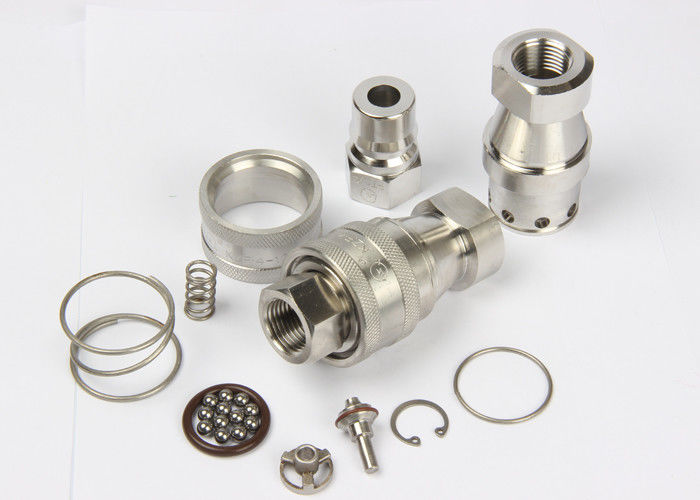

KZF, ISO7241-B হাইড্রোলিক কুইক অ্যাকশন কাপলিংস ইন ফিমেল থ্রেড, স্টেইনলেস স্টিল SS304
বর্ণনা:
KZF ক্লোজ টাইপ হাইড্রোলিক কুইক কাপলিং (স্টেইনলেস স্টীল 304)
KZF কাপলিং, হাইড্রোলিক অ্যাপ্লিকেশনের বর্ণালী জুড়ে ব্যবহৃত হয়।এই ডাবল শাট-অফ কাপলিংগুলি যে কোনও জায়গায় পাওয়া যেতে পারে যে তরল স্থানান্তর লাইনগুলিকে সংযুক্ত করা প্রয়োজন এবং সরঞ্জামগুলি পরিচালনা বা রক্ষণাবেক্ষণের জন্য সংযোগ বিচ্ছিন্ন করা প্রয়োজন এবং তরল হ্রাস অবাঞ্ছিত।প্রাথমিকভাবে হাইড্রোলিক তরল ব্যবহার করা হয়।কেজেডএফ কাপলিংগুলি রাসায়নিক, জল, বাষ্প এবং কিছু গ্যাসের সাথেও ব্যবহৃত হয়।
স্পেসিফিকেশন
| শরীরের মাপ (এ) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| রেটেড প্রেসার (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| রেটেড ফ্লো (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| তাপমাত্রা পরিসীমা (std সীল) | -20℃ থেকে +120℃ | ||||||||
| স্ট্যান্ডার্ড সীল উপাদান | ভিটন | ||||||||
KZF সিরিজ কাপলিং বৈশিষ্ট্য:
1. পপেট ভালভ uncoupled ফুটো প্রতিরোধ উপলব্ধ.
2. পপেট ভালভ স্বয়ংক্রিয়ভাবে খোলে যখন মিলিত হয়, রেট করা কাজের চাপের মধ্যে, প্রবাহকে দ্রুত রাখতে।
3. নির্ভরযোগ্য বল-লকিং প্রক্রিয়া মিলনের অর্ধেকগুলিকে একত্রে ধরে রাখে।
4. সকেট এবং প্লাগ কঠিন বার স্টক থেকে নির্ভুল মেশিন করা হয়.
5. KZF সিরিজ ISO 7241-B-এর মান মেনে চলে
6. PARKER 60 সিরিজ, FASTER HNV সিরিজ, AEROKUIP FD45 সিরিজ এবং HANSEN HK সিরিজের সাথে সামঞ্জস্যপূর্ণ।
কিভাবে ব্যবহার করে:
1. সংযোগ করার আগে সার্কিটে দূষণ এড়াতে কাপলিংগুলির মিলন অংশগুলি পরিষ্কার করুন।
2. দম্পতি মহিলা কাপলিং এর হাতা পিছনে টানতে, পুরুষ কাপলিং এর সাথে মহিলা সারিবদ্ধ করুন
এবং উভয় অর্ধেক সম্পূর্ণরূপে সংযুক্ত না হওয়া পর্যন্ত একটি অন্যটিতে ধাক্কা দিন এবং হাতাটি ছেড়ে দিন।
3. নারী কাপলিং এর হাতা পিছনে টান uncouple, সঙ্গম অর্ধেক টান.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
সকেট
| আইএসও | PARTNO. | এলএস | ￠D | HEX1 | ক | টি |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | জি 1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | ৮৮ | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | ৬৯ | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| দ্রষ্টব্য: শুধুমাত্র আকার 01 থেকে 08 ISO 7241-B-এর মানকে মেনে চলে | ||||||
প্লাগ
| আইএসও | PARTNO. | এলপি | d | গ | HEX2 | ক | টি |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | জি 1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| দ্রষ্টব্য: শুধুমাত্র আকার 01 থেকে 08 ISO 7241-B-এর মানকে মেনে চলে | |||||||
কাপলিং ফিটিং
| আইএসও | পার্ট নং। | এল | ￠D | HEX1 | HEX2 | টি |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | জি 1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | ৮৯ | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | ৬৯ | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| দ্রষ্টব্য: শুধুমাত্র আকার 01 থেকে 08 ISO 7241-B-এর মানকে মেনে চলে | ||||||
