পণ্যের বিবরণ:
প্রদান:
|
স্ট্যান্ডার্ড: | দ্রুত CVV সিরিজের সাথে সামঞ্জস্যপূর্ণ, থ্রেড লক করা আছে | WP: | কাজের চাপ 5,000 psi (345 বার) |
---|---|---|---|
উপাদান: | কার্বন ইস্পাত | আকার: | 1/4' - 1' |
থ্রেড: | BSPP, BSPT, NPT, NPTF, SAE | সংযোগ: | থ্রেড লক |
লক্ষণীয় করা: | স্ট্যান্ডার্ড সিল থ্রেডেড কুইক কানেক্ট,স্টুচি ভিডি ইন্টারচেঞ্জ স্ট্রেইট থ্রেড কাপলিং,কার্বন স্টিল ফিমেল থ্রেডেড টু ফাইট কানেক্ট |

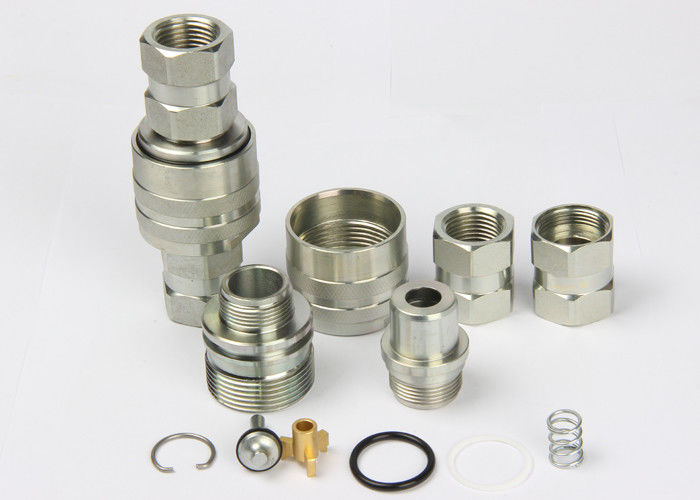

LSQ-CVV থ্রেডেড সংযোগের ধরন, স্টুচি ভিডি ইন্টারচেঞ্জ, কার্বন স্টিলের হাইড্রোলিক কাপলিং, ক্রোম থ্রি
বর্ণনা:
শরীরের মাপ (এ) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
রেটেড প্রেসার (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
রেটেড ফ্লো (GPM) | 3 | 6 | 12 | 28 | 50 |
তাপমাত্রা পরিসীমা (std সীল) | -20℃ থেকে +120℃ | ||||
স্ট্যান্ডার্ড সীল উপাদান | এনবিআর |
পার্ট নং। | এলএস | ডি | HEX1 | HEX3 | ক | টি |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
LSQ-CVV-03SF | 60.8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
LSQ-CVV-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
LSQ-CVV-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
LSQ-CVV-08SF | 94.5 | Φ56.5 | S41 | S51 | 24.5 | G1 NPT1 |
PARTNO. | এলপি | d | HEX2 | ক | টি |
LSQ-CVV-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
LSQ-CVV-03PF | 55.3 | M28*2 | S22HEX | 13 | G3/8 NPT3/8 |
LSQ-CVV-04PF | 61.5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
LSQ-CVV-06PF | ৮৩.৫ | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
LSQ-CVV-08PF | 94.5 | M48*3 | S41HEX | 24.5 | G1 NPT1 |
PARTNO. | এল | ডি | HEX1 | HEX2 | HEX3 | টি |
LSQ-CVV-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
LSQ-CVV-03 | ৮৯.৯ | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
LSQ-CVV-08 | 155 | Φ56.5 | S41 | S41 | S50 | G1 NPT1 |
