পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: এলএসকিউ-এস 7
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
নিটো এইচএসপি কাপলা সিরিজ, পপেট ভালভের সাথে সামঞ্জস্যপূর্ণ |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 1' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
নিটো এইচএসপি কাপলা সিরিজ, পপেট ভালভের সাথে সামঞ্জস্যপূর্ণ |
WP: |
কাজের চাপ 5,000 psi (345 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 1' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |

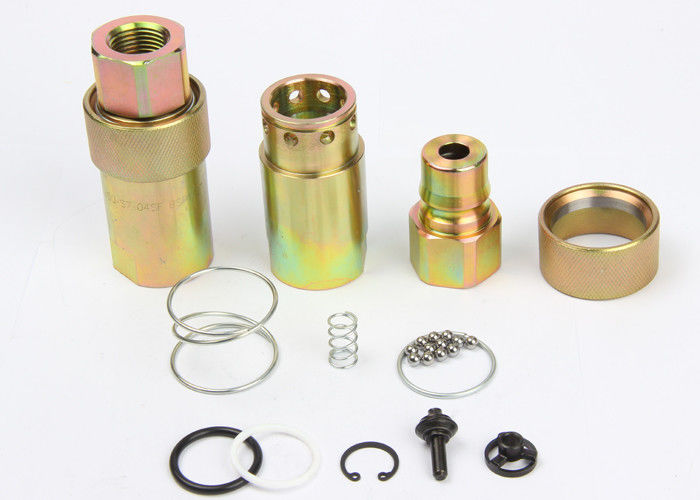

শক্ত স্থায়িত্বের প্রকার দ্রুত রিলিজ হাইড্রোলিক ফিটিং LSQ-S7 কার্বন ইস্পাত
স্পেসিফিকেশন
| শরীরের মাপ (এ) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| রেটেড প্রেসার (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| রেটেড ফ্লো (GPM) | 3 | 6 | 12 | 28 | 50 |
| তাপমাত্রা পরিসীমা (std সীল) | -20℃ থেকে +100℃ | ||||
| স্ট্যান্ডার্ড সীল উপাদান | এনবিআর | ||||
LSQ-S7 সিরিজ কাপলিং বৈশিষ্ট্য:
1. পপেট ভালভ uncoupled ফুটো প্রতিরোধ উপলব্ধ.
2. পপেট ভালভ স্বয়ংক্রিয়ভাবে খোলে যখন মিলিত হয়, রেট করা কাজের চাপের মধ্যে, প্রবাহকে দ্রুত রাখতে।
3. সমালোচনামূলক অংশ স্থায়িত্বের জন্য শক্ত করা হয়।
4. নির্ভরযোগ্য বল-লকিং প্রক্রিয়া মিলনের অর্ধেকগুলিকে একত্রে ধরে রাখে।
5. সকেট এবং প্লাগ কঠিন বার স্টক থেকে নির্ভুল মেশিন করা হয়.
6. নিটো এইচএসপি কাপলার সিরিজের সাথে সামঞ্জস্যপূর্ণ।
কার্যক্ষমতা: টেস্ট ফ্লুইড:অয়েল-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa।
LSQ-S7 সিরিজ (1/4",3/8",1/2",3/4",1")
সকেট
| PARTNO. | এলএস | ￠D | HEX1 | ক | টি |
| LSQ-S7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | ৬০.৪ | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43.5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43.5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
প্লাগ
| PARTNO. | এলপি | গ | HEX2 | ক | টি |
| LSQ-S7-02PF | 36 | 17.5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22.5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27.5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27.5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
কাপলিং ফিটিং
| PARTNO. | এল | ￠D | HEX1 | HEX2 | টি |
| LSQ-S7-02 | 72.5 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76.5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43.5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43.5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
