পণ্যের বিবরণ
উৎপত্তি স্থল: নিংবো, চীন (মেনল্যান্ড)
পরিচিতিমুলক নাম: SONGQIAO
মডেল নম্বার: এলএসকিউ-এস 9
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: মানক রফতানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
ডেলিভারি সময়: 30 দিনের মধ্যে বা গ্রাহকদের প্রয়োজনীয়তা অনুসারে।
যোগানের ক্ষমতা: 50,000 পিসি / দিন, সমাবেশ কর্মশালার ক্ষমতা অনুযায়ী
স্ট্যান্ডার্ড: |
দ্রুত TNV সিরিজ, poppet ভালভ সঙ্গে সামঞ্জস্যপূর্ণ |
WP: |
কাজের চাপ 4,000 psi (275 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 1/2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |
স্ট্যান্ডার্ড: |
দ্রুত TNV সিরিজ, poppet ভালভ সঙ্গে সামঞ্জস্যপূর্ণ |
WP: |
কাজের চাপ 4,000 psi (275 বার) |
উপাদান: |
কার্বন ইস্পাত |
আকার: |
1/4' - 1/2' |
থ্রেড: |
BSPP, BSPT, NPT, NPTF, SAE |
সংযোগ: |
লকিং বল |

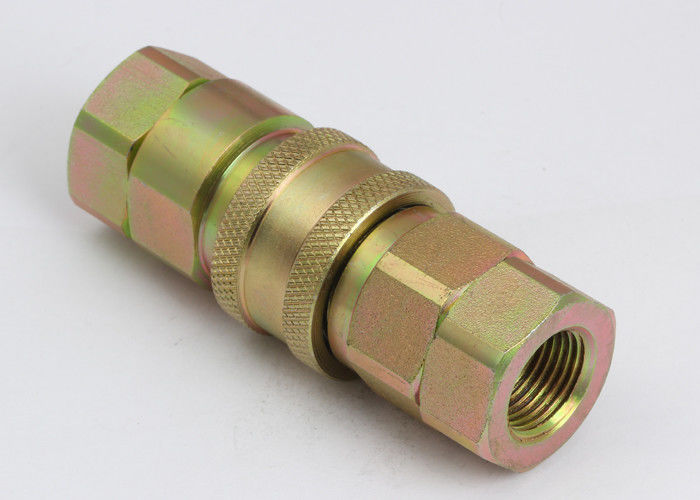

এলএসকিউ-এস 9 দ্রুততর টিএনভি ইন্টারচেঞ্জ হাইড্রোলিক কুইক কাপলিংস ক্রোম থ্রি
বর্ণনা:
LSQ-S9 নিকটতম জলবাহী দ্রুত সংযোগ (ইস্পাত)
অ্যাপ্লিকেশন:
নির্মাণ যন্ত্রপাতি
বনজ সরঞ্জাম
কৃষি যন্ত্রপাতি
বিশেষ উল্লেখ:
| শরীরের আকার (ইন) | 1/4 | 3/8 | ১/২ |
| রেটেড প্রেসার (পিএসআই) | 4000 | 4000 | 4000 |
| রেটেড ফ্লো (জিপিএম) | ঘ | । | 12 |
| তাপমাত্রার ব্যাপ্তি (স্ট্যান্ড সীল) | -20 ℃ থেকে + 120 ℃ | ||
| স্ট্যান্ডার্ড সীল উপাদান | এনবিআর | ||
এলএসকিউ-এস 9 সিরিজের কাপলিং বৈশিষ্ট্য:
1. পপ্পেট ভালভগুলি নিরোধক ফুটা রোধ করতে উপলব্ধ।
২. প্রবাহকে তাত্ক্ষণিকভাবে বজায় রাখার জন্য রেপড ওয়ার্কিং চাপের মধ্যে যখন মিলিত হয় তখন পপকেট ভালভগুলি স্বয়ংক্রিয়ভাবে খুলে যায়।
3. স্থিতিশীলতার জন্য সমালোচনামূলক অংশ শক্ত করা হয়।
৪. নির্ভরযোগ্য বল-লকিং প্রক্রিয়া একসাথে মিলনের অর্ধেকটি ধরে রাখে।
5. মোজা এবং প্লাগ হ'ল শক্ত বার স্টক থেকে নির্ভুলতা তৈরি করা হয়।
6. দ্রুত টিএনভি সিরিজের সাথে সামঞ্জস্যপূর্ণ।
পারফরম্যান্স: টেস্ট ফ্লুয়েড: তেল -200SUS, 1GPM = 3.78L / মিনিট, 1PSID = 0.0069MPa MP
এলএসকিউ-এস 9 সিরিজ (3/8 ", 1/2")
| পার্ট নং | টি | এইচএক্স ১ | এইচএক্স 2 | । ডি | এল | এলএস | এলপি |
| এলএসকিউ-এস 9-02 | এনপিটি 1/4 | 22 | 22 | 25.2 | 82.5 | 49.8 | 48 |
| এলএসকিউ-এস 9-03 | এনপিটি 3/8 | 25.4 | 25.4 | 30.5 | 81.7 | 50.6 | 48.8 |
| এলএসকিউ-এস 9-04 | এনপিটি 1/2 | 30.2 | 30.2 | 35 | 93.4 | 57.2 | 54.5 |
