বিশেষভাবে তুলে ধরা:
SS316 স্টেইনলেস স্টীল হাইড্রোলিক দ্রুত সংযোগ
, সুনির্দিষ্ট যন্ত্রপাতিযুক্ত হাইড্রোলিক দ্রুত সংযোগকারী
, হার্ডড স্থায়িত্ব দ্রুত মুক্তি সংযোগ
মডেল নং: |
এলএসকিউ-এস 1-এসএস |
আকার: |
1/4 'থেকে 2' থেকে |
কাজের চাপ: |
2000 পিএসআই থেকে 5000 পিএসআই পর্যন্ত |
শরীরের আকার: |
1/4, 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 |
রেটেড চাপ: |
2000, 2000, 1500, 1500, 1000, 1000, 1000, 1000 পিএসআই |
রেটযুক্ত প্রবাহ: |
3, 6, 12, 28, 50, 88, 220, 240 জিপিএম |
তাপমাত্রা ব্যাপ্তি: |
-20ºC থেকে +180ºC |
স্ট্যান্ডার্ড সীল উপাদান: |
ভিটন |
আইএসও: |
6.3, 10, 12.5, 20, 25, 31.5, 40, 50 |
থ্রেড টাইপ: |
জি 1/4 এনপিটি 1/4, জি 3/8 এনপিটি 3/8, জি 1/2 এনপিটি 1/2, জি 3/4 এনপিটি 3/4, জি 1 এনপিটি 1, জি 1-1/4 |
উত্পাদন ক্ষমতা: |
10000 সেট/মাস |
উপাদান: |
SS316 |
পপপেট ভালভ: |
উপলব্ধ |
বল-লকিং মেকানিজম: |
নির্ভরযোগ্য |
নির্ভুলতা মেশিন: |
হ্যাঁ |
SS316 স্টেইনলেস স্টীল হাইড্রোলিক দ্রুত সংযোগকারী তাপমাত্রা পরিসীমা সঙ্গে -20oC থেকে +180oC স্পষ্টতা কঠোর স্থায়িত্ব জন্য machined

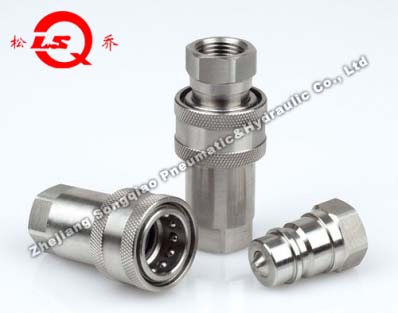

LSQ-S1-SS ক্লোজ টাইপ হাইড্রোলিক দ্রুত সংযোগকারী (SS316)
পণ্যের বর্ণনা
LSQ-S1-SS CLOSE TYPE হাইড্রোলিক দ্রুত কপলিং (স্টিল)
অ্যাপ্লিকেশন
LSQ-S1-SS সিরিজ নির্মাণ সরঞ্জাম, বনজ সরঞ্জাম, কৃষি যন্ত্রপাতি, তেল সরঞ্জাম, তেল সরঞ্জাম,এবং ইস্পাত কারখানার যন্ত্রপাতি.
| শরীরের আকার (ইন) |
১/৪ |
৩/৮ |
অর্ধেক |
৩/৪ |
1 |
১-১-৪ |
১-১/২ |
2 |
| নামমাত্র চাপ (পিএসআই) |
2000 |
2000 |
1500 |
1500 |
1000 |
1000 |
1000 |
1000 |
| নামমাত্র প্রবাহ (জিপিএম) |
3 |
6 |
12 |
28 |
50 |
88 |
220 |
240 |
তাপমাত্রা পরিসীমা (std সীল):-২০ ডিগ্রি সেলসিয়াস থেকে +১৮০ ডিগ্রি সেলসিয়াস
স্ট্যান্ডার্ড সিলিং উপাদানঃভিটন
LSQ-S1-SS সিরিজের বৈশিষ্ট্য
- মপলেট ভালভগুলি বিচ্ছিন্ন ফুটো প্রতিরোধ করে
- কার্যকর প্রবাহের জন্য নামমাত্র কাজের চাপের মধ্যে সংযুক্ত হলে ম্যাপ্পেট ভালভগুলি স্বয়ংক্রিয়ভাবে খোলে
- সমালোচনামূলক অংশগুলি স্থায়িত্বের জন্য শক্ত করা হয়
- নির্ভরযোগ্য বল-লকিং যন্ত্রপাতি নিরাপদে একসাথে জোড়া অর্ধেক ধরে রাখে
- সলিড বার স্টকের থেকে যথার্থ যন্ত্র দ্বারা সকেট এবং প্লাগ
- আইএসও ৭২৪১-এ মান মেনে চলে
- PARKER 6600 সিরিজ, FASTER ANV সিরিজ, AEROQUIP 5600 সিরিজ এবং HANSEN HA 15000 সিরিজের সাথে সামঞ্জস্যপূর্ণ
টেকনিক্যাল স্পেসিফিকেশন - সকেট
| আইএসও |
পার্টনার। |
LS |
¢ D |
HEX1 |
এ |
টি |
| 6.3 |
LSQ-S1-SS-02SF |
50 |
26 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03SF |
56 |
31.5 |
22 |
14 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04SF |
66 |
38.5 |
27 |
16 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06SF |
80 |
48 |
34 |
18 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08SF |
94 |
56 |
41 |
21 |
জি১ এনপিটি১ |
| 31.5 |
LSQ-S1-SS-10SF |
117 |
69.5 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12SF |
133 |
84 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16SF |
165 |
99 |
75 |
26 |
জি২ এনপিটি২ |
টেকনিক্যাল স্পেসিফিকেশন - প্লাগ
| আইএসও |
পার্টনার। |
এলপি |
d |
সি |
HEX2 |
এ |
টি |
| 6.3 |
LSQ-S1-SS-02PF |
35.5 |
11.8 |
15 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03PF |
36.5 |
17.3 |
21.4 |
22 |
14 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04PF |
43.5 |
20.5 |
27 |
27 |
16 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06PF |
57 |
29 |
28 |
35 |
18 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08PF |
59.5 |
34.3 |
36 |
41 |
21 |
জি১ এনপিটি১ |
| 31.5 |
LSQ-S1-SS-10PF |
75 |
45 |
46 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12PF |
83.5 |
55 |
52 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16PF |
105 |
65 |
64 |
75 |
26 |
জি২ এনপিটি২ |
প্রযুক্তিগত বিবরণী - সম্পূর্ণ সমাবেশ
| আইএসও |
পার্টনার। |
এল |
¢ D |
HEX1 |
HEX2 |
টি |
| 6.3 |
LSQ-S1-SS-02 |
71 |
26 |
19 |
19 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03 |
75 |
31.5 |
22 |
22 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04 |
88 |
38.5 |
27 |
27 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06 |
110 |
48 |
34 |
35 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08 |
119.5 |
56 |
41 |
41 |
জি১ এনপিটি১ |
| 31.5 |
LSQ-S1-SS-10 |
150 |
69.5 |
50 |
50 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12 |
167.5 |
84 |
60 |
60 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16 |
210.5 |
99 |
75 |
75 |
জি২ এনপিটি২ |
